exemONE Business 모니터링 기능 상세 설명

exemONE의 Business 모니터링 기능은 IT 서비스를 비즈니스 관점에서 통합 모니터링할 수 있는 기능입니다. WAS, Database 등 다양한 플랫폼의 타겟을 하나의 비즈니스 단위로 묶어 실시간 상태 확인, 토폴로지 맵, 성능 지표, 알람 등을 통합적으로 관리할 수 있습니다.

참고: Business Target 권한이 있는 경우 모니터링이 가능합니다. (Business Target 권한 설정)

1. Business 메뉴 구성​

exemONE의 Business 기능은 모니터링 영역과 설정 영역 2개로 구분됩니다:

영역메뉴설명
Business 모니터링Business List비즈니스 단위 목록 및 상태 모니터링
Business Map토폴로지 맵 기반 호출 관계 모니터링
Setting > Monitoring > BusinessBusiness 설정비즈니스 그룹/타겟 등록, 수정, 삭제

2. Business List (비즈니스 목록)​

참고 문서: https://app.clickup.com/25540965/v/dc/rbeb5-416338/rbeb5-2691738

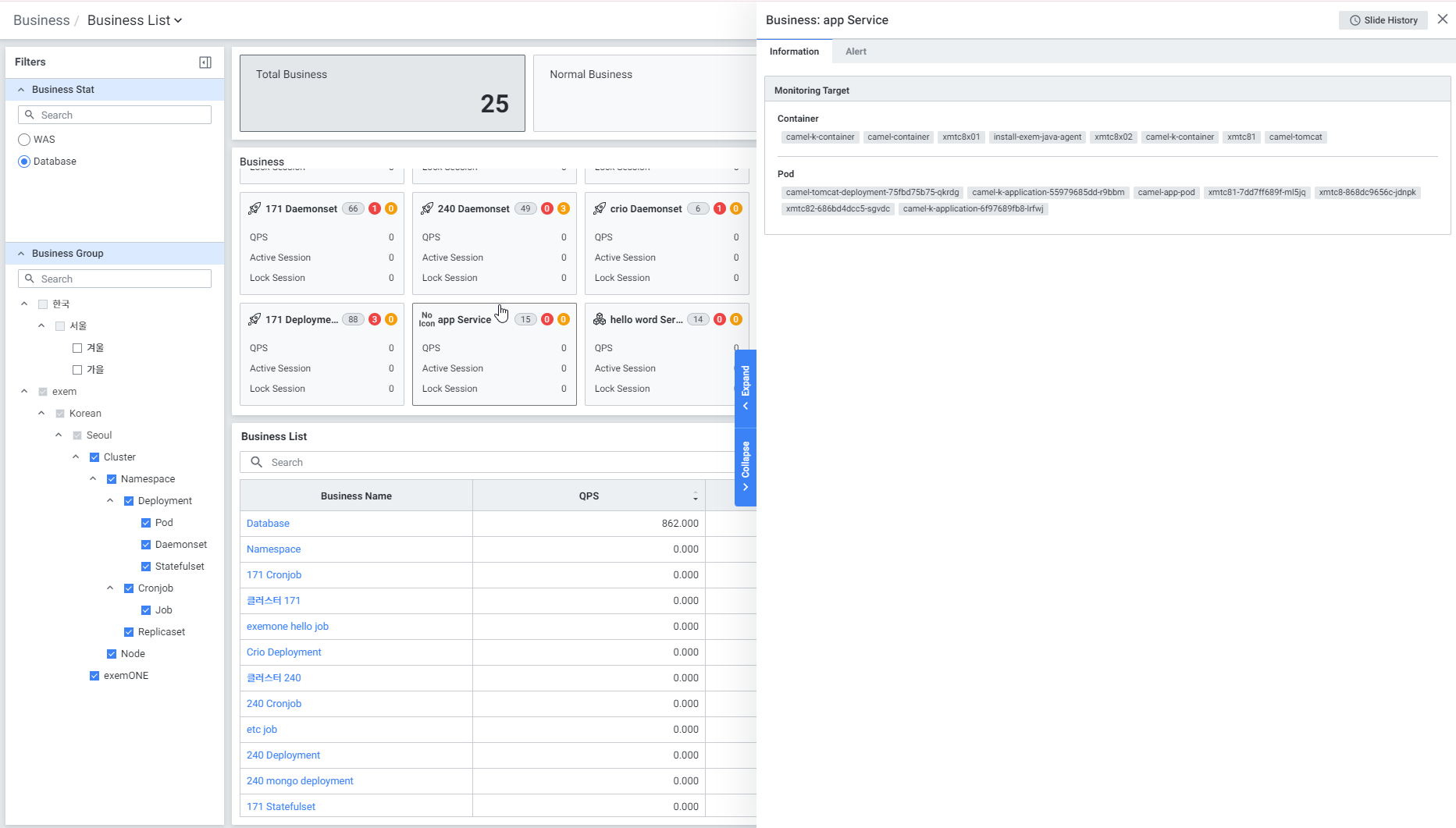

비즈니스 단위로 등록된 타겟들의 상태를 목록 형태로 모니터링하는 화면입니다.

화면 구성​

순번항목내용
1FilterBusiness Stat, Business Group 목록을 제공합니다. Business Stat 설정 시 Business List에 설정한 Type의 Stat으로 데이터가 보여집니다.
2Status Count전체 타겟과 상태 별 카운트 정보를 제공합니다. 카드 클릭 시 해당 상태에 해당하는 목록을 필터링합니다.
3Business (Widget 형태)Business 정보를 Widget으로 제공합니다. Status 수가 1000을 넘어갈 경우 '999+'로 표기되며, 마우스 오버 시 툴팁으로 상세 데이터 수를 확인할 수 있습니다. 카드 클릭 시 Business Detail 창으로 연계됩니다.
4Business List (List 형태)Business 정보를 List로 제공합니다. Business Name 클릭 시 Detail 창으로 연계됩니다.
5Time PeriodTime period에 설정된 시간 기준으로 5분 이내 수집된 데이터를 제공합니다.

Business Stat Type별 제공 데이터​

Stat Type제공 지표
WASTPS, Active Transaction, Elapsed Time (sec), Alert
DatabaseQPS, Active Session, Lock Session, Alert

Business Detail​

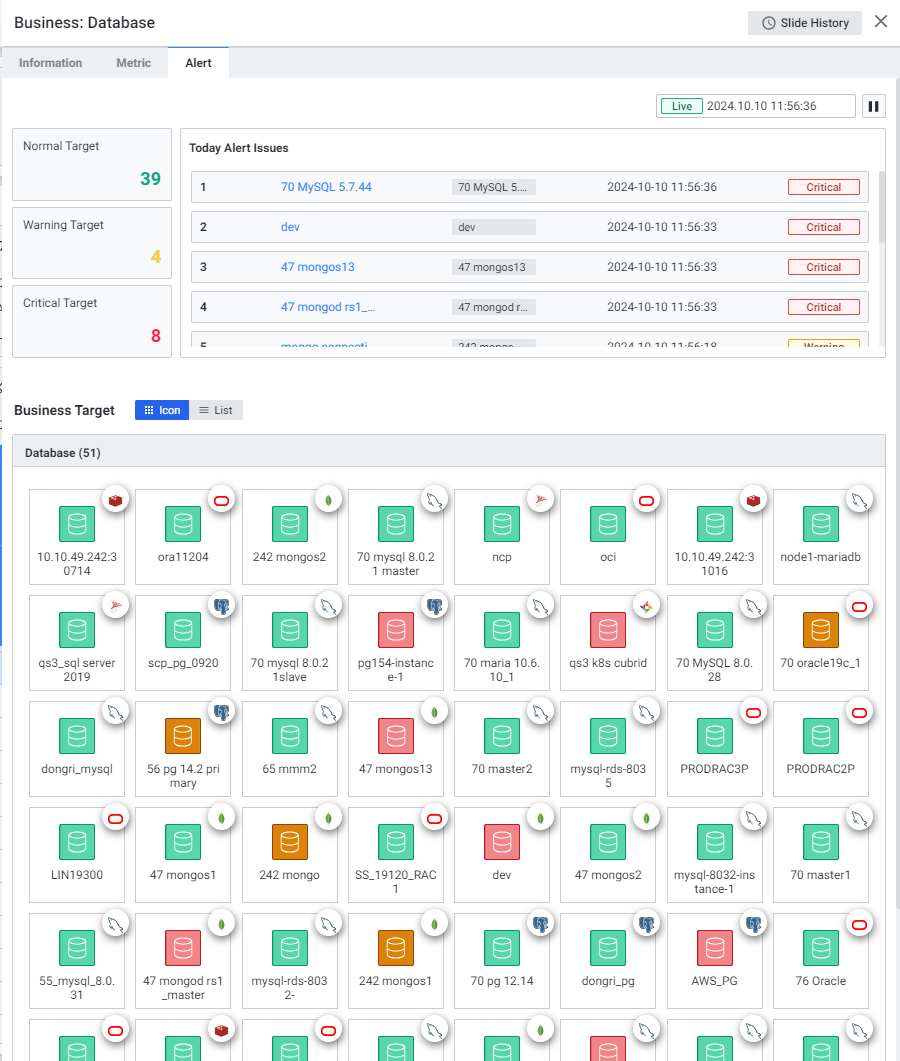

List에서 선택한 Business의 Information, Metric, Alert 정보를 상세하게 보여줍니다.

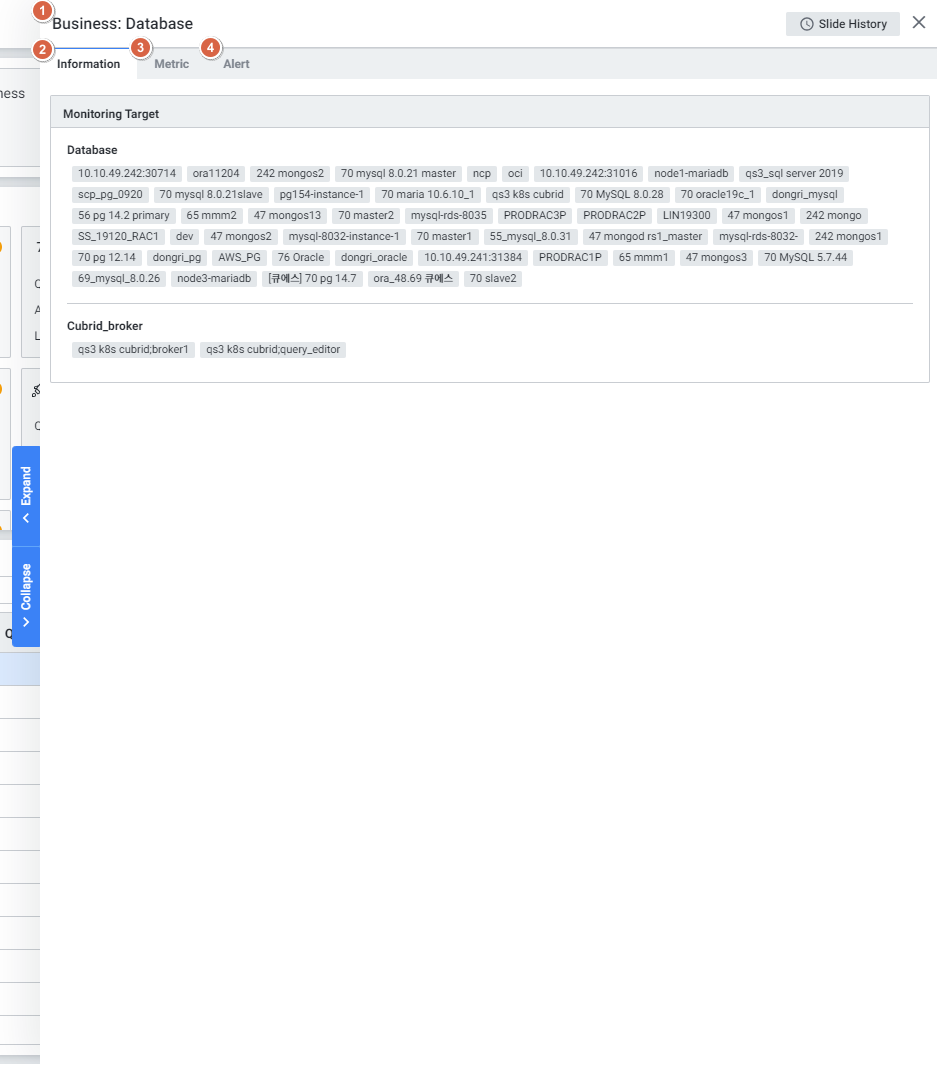

순번항목내용
1Header선택한 Business Name을 보여줍니다.

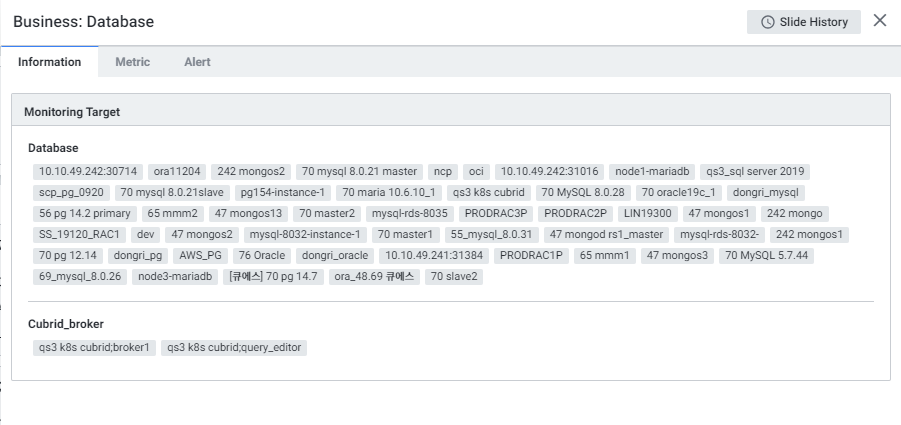

2InformationBusiness에 설정된 모니터링 타겟 정보를 보여줍니다.
3MetricBusiness에 포함된 대상에 따라 Metric 지표의 Sum, Max, Avg 데이터를 Line Chart로 제공합니다.
4AlertBusiness에 포함된 대상에 발생한 Alert 정보를 보여줍니다.

Metric 제공 지표 (타겟 유형별)​

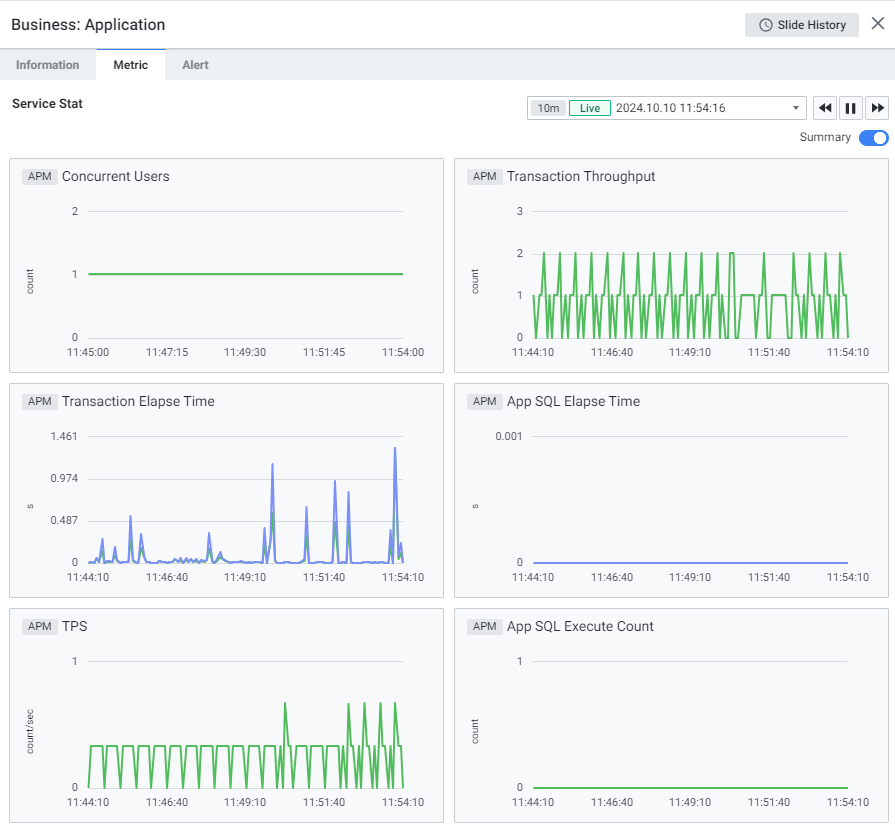

WAS 대상:

지표집계 방식
Concurrent UsersSum
Transaction ThroughputSum
Transaction Elapse TimeMax, Avg
App SQL Elapse TimeMax, Avg
TPSSum
App SQL Execute CountSum

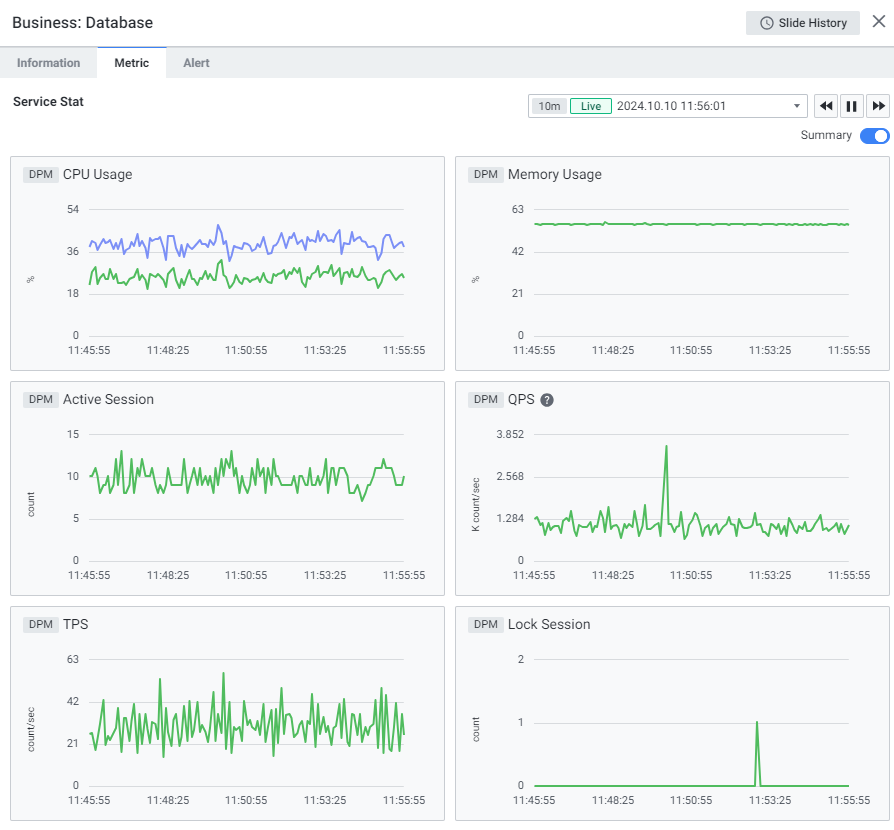

Database 대상:

지표집계 방식
CPU UsageMax, Avg
Memory UsageCurrent
Active SessionSum
QPSSum
TPSSum
Lock SessionSum

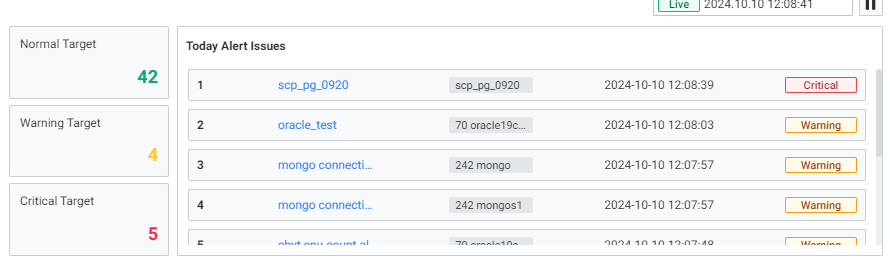

Alert 정보​

  • 선택한 서비스에 대한 알람 카운트 정보를 제공합니다.
  • 하루 동안 발생한 알람 목록을 제공하며, 00:00시가 넘어갈 경우 초기화됩니다.

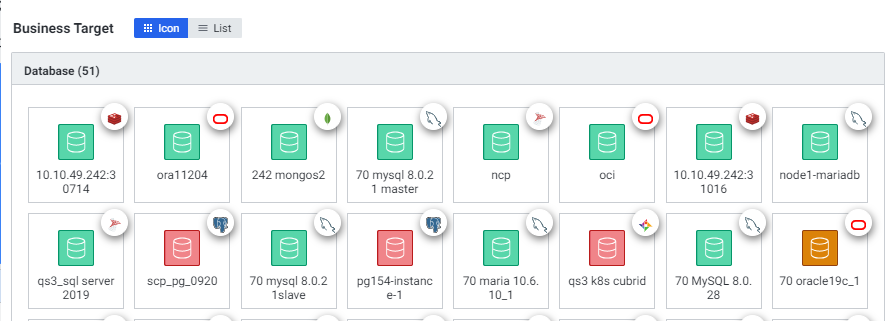

  • 영역 별 서비스 타겟의 상태와 정보를 Icon/List 형태로 제공합니다.

Icon 형태:

List 형태:

  • 클릭 시 플랫폼 별 Detail 창으로 연계됩니다.

3. Business Map (비즈니스 맵)​

참고 문서: https://app.clickup.com/25540965/v/dc/rbeb5-416338/rbeb5-2691758

실시간 자원의 호출 관계를 토폴로지 맵 형태로 제공하여 이상 구간을 한 눈에 파악하고 통신을 제어할 수 있는 기능을 제공합니다.

화면 구성​

순번항목내용
1FiltersBusiness Group 목록을 제공합니다.
2Map노드간 연결 정보를 토폴로지 맵 형태로 제공합니다.
3Auto Align노드 위치를 자동 정렬할 수 있습니다.
4Search타겟 이름을 검색할 수 있습니다.
5Alert타겟에 발생한 Alert 정보를 제공합니다.

Node 기본 형태​

순번항목내용
1라인알람 상태 정보를 보여줍니다. 상태 정보에 따른 색상이 변화합니다.
2마커우측 상단 마커 설정을 통해 마커 정보를 변경할 수 있습니다.
3노드 제어 버튼어드민 권한의 계정으로 로그인한 경우에만 제공됩니다. 글로벌 타임이 live인 경우에만 클릭 가능합니다.
4이름 정보이름 정보를 보여줍니다.
5Pod 아이콘Pod 정보가 있는 어플리케이션의 경우 아이콘을 제공합니다.
6기본 정보 툴팁기본 정보를 보여줍니다. 대상 모니터링 권한이 없는 경우 툴팁이 발생하지 않습니다.

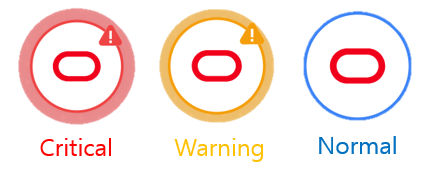

알람 상태별 노드 라인 색상​

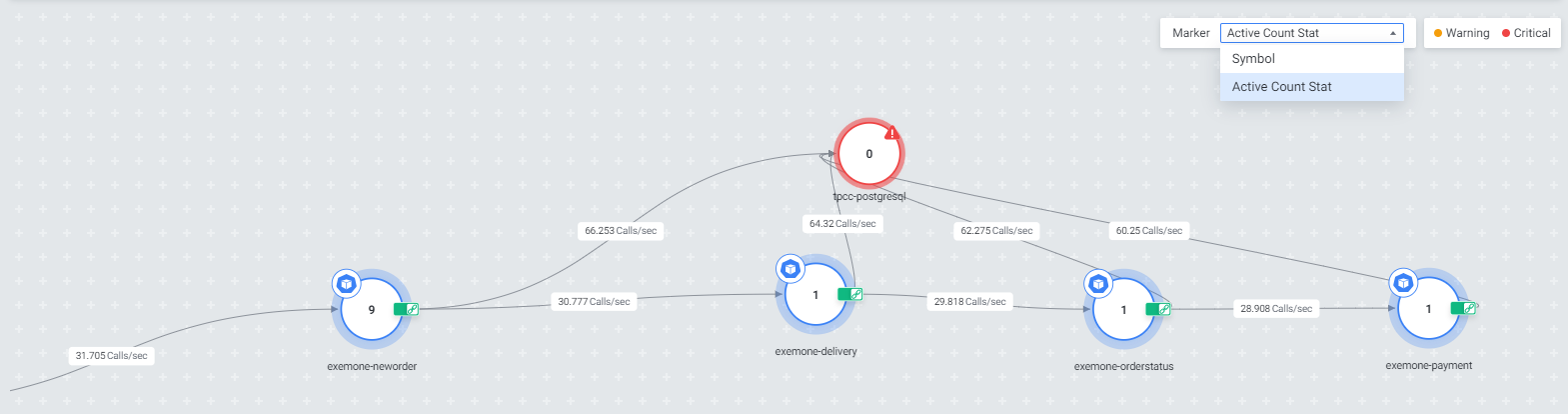

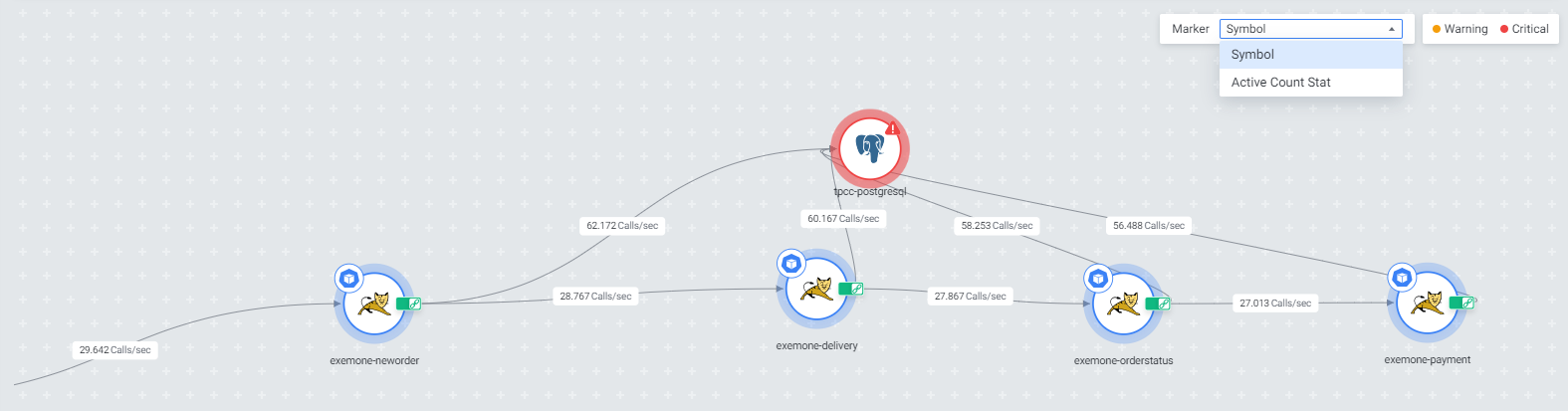

마커 설정​

  • Symbol: 대상의 에이전트, 벤더사, 카테고리 정보를 보여줍니다.

  • Active Count Stat: 액티브 트랜잭션 수를 보여줍니다.

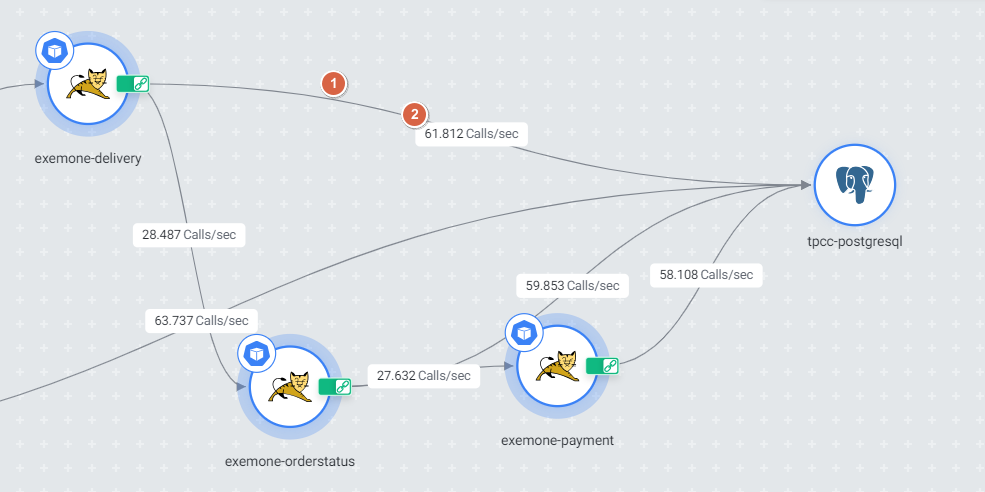

엣지 구성​

순번항목내용
1화살표노드 간의 연결을 화살표로 보여줍니다.
2호출 정보호스트 기준으로 노드의 RPS 지표 합계를 보여줍니다.

4. Business 설정 (Setting > Monitoring > Business)​

참고 문서: https://app.clickup.com/25540965/v/dc/rbeb5-416338/rbeb5-2693958

Business List와 Business Map 모니터링 대상 설정을 위한 화면입니다.

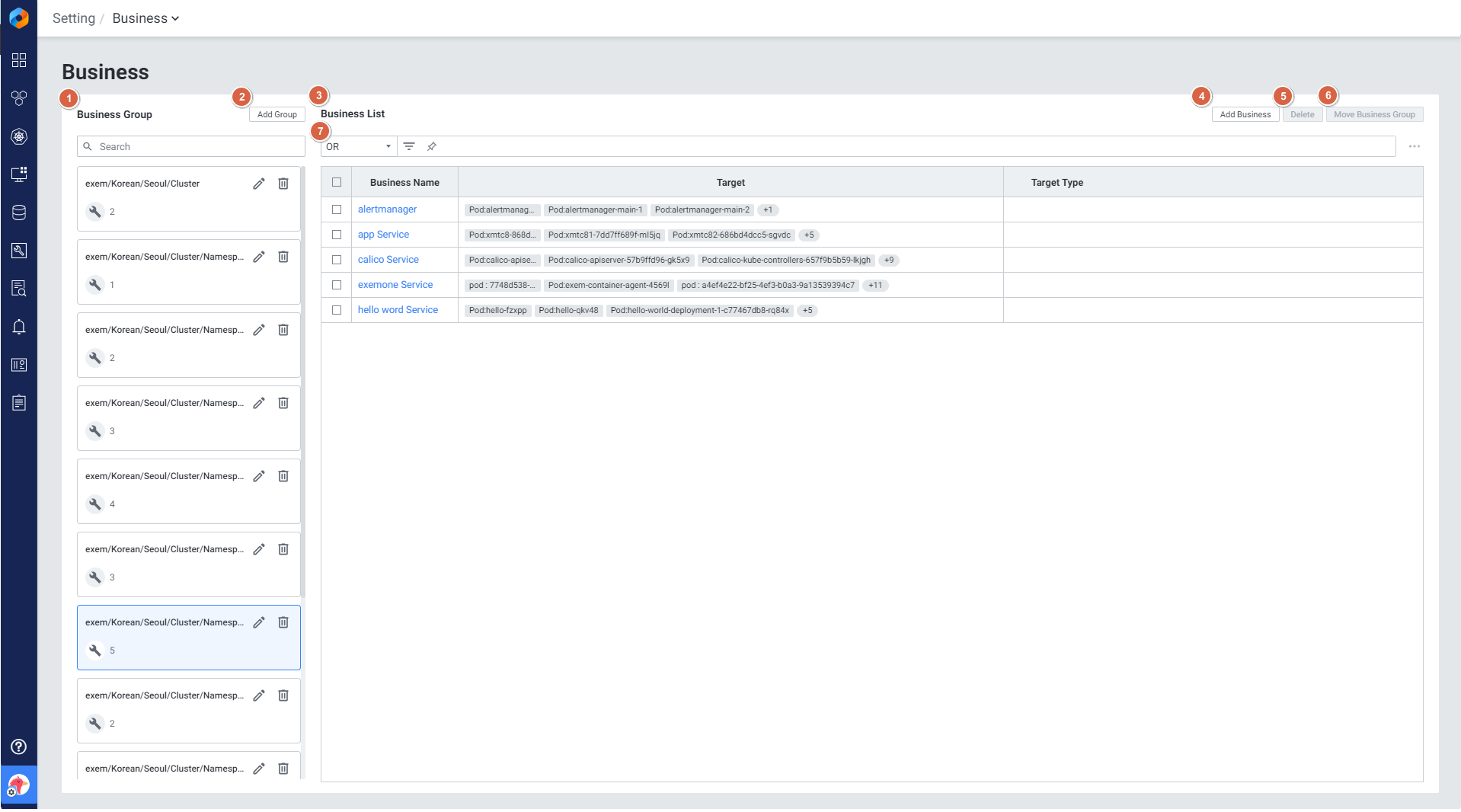

화면 구성​

순번항목내용
1Business Group 목록Business Group 목록 및 그룹에 속한 Business 정보를 확인할 수 있습니다.
2Business Group 버튼버튼 클릭 시 Business Group을 등록할 수 있습니다.
3Business 목록Business Group에 등록된 Business 목록을 제공합니다.
4Add Business 버튼Business Group에 포함될 타겟을 설정합니다.
5Delete 버튼Business Group에 등록된 Business를 삭제할 수 있습니다.
6Move Business Group 버튼Business 체크 시 활성화됩니다. Business Group 목록이 출력되며, 클릭 시 해당 그룹으로 이동합니다.

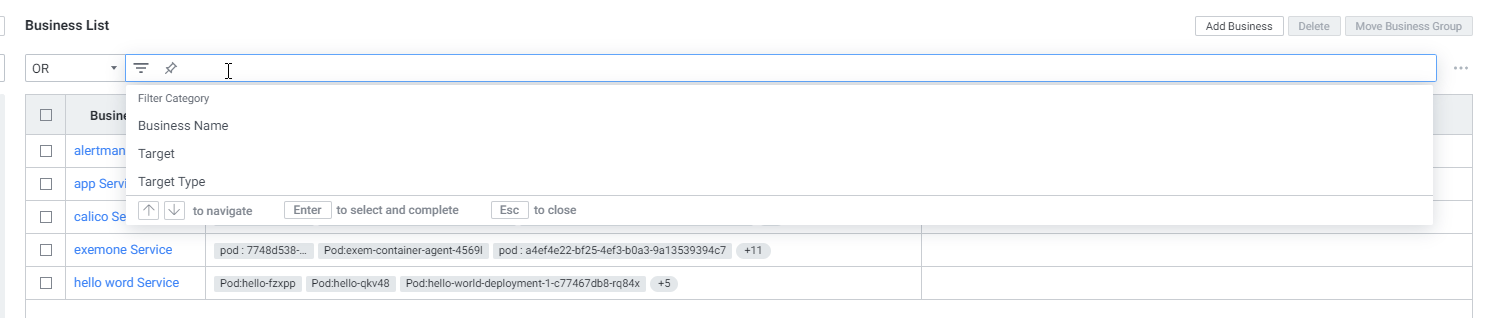

7검색Business Name, Target, Target Type 조건으로 Business 목록을 검색할 수 있습니다.

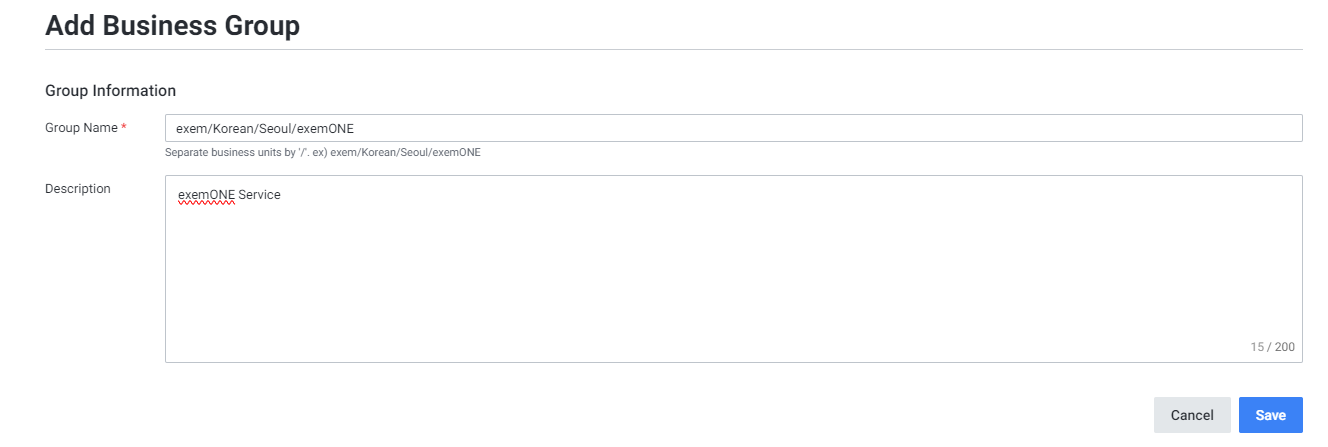

4-1. Business Group 등록​

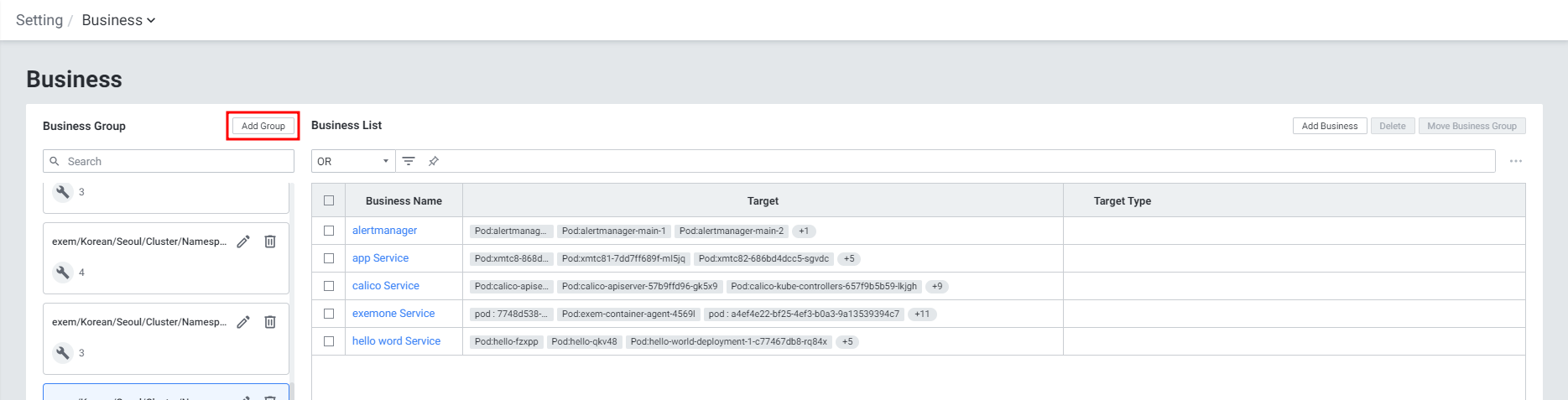

Step 1: 'Add Group' 버튼을 클릭하여 Business Group을 등록합니다.

Step 2: Business Name은 '/'로 그룹 단위를 구분하여 입력합니다.

  • '/'을 사용하여 이름을 설정할 경우, 실제 그룹이 저장되는 데이터 위치는 최하위에 저장됩니다.
  • Group Name은 최대 50자, Description은 최대 200자까지 입력 가능합니다.

예시: 'exem/Korean/Seoul/exemONE' 그룹 생성

4-2. Business 등록​

Business Group에 포함될 타겟을 설정합니다.

순번항목내용

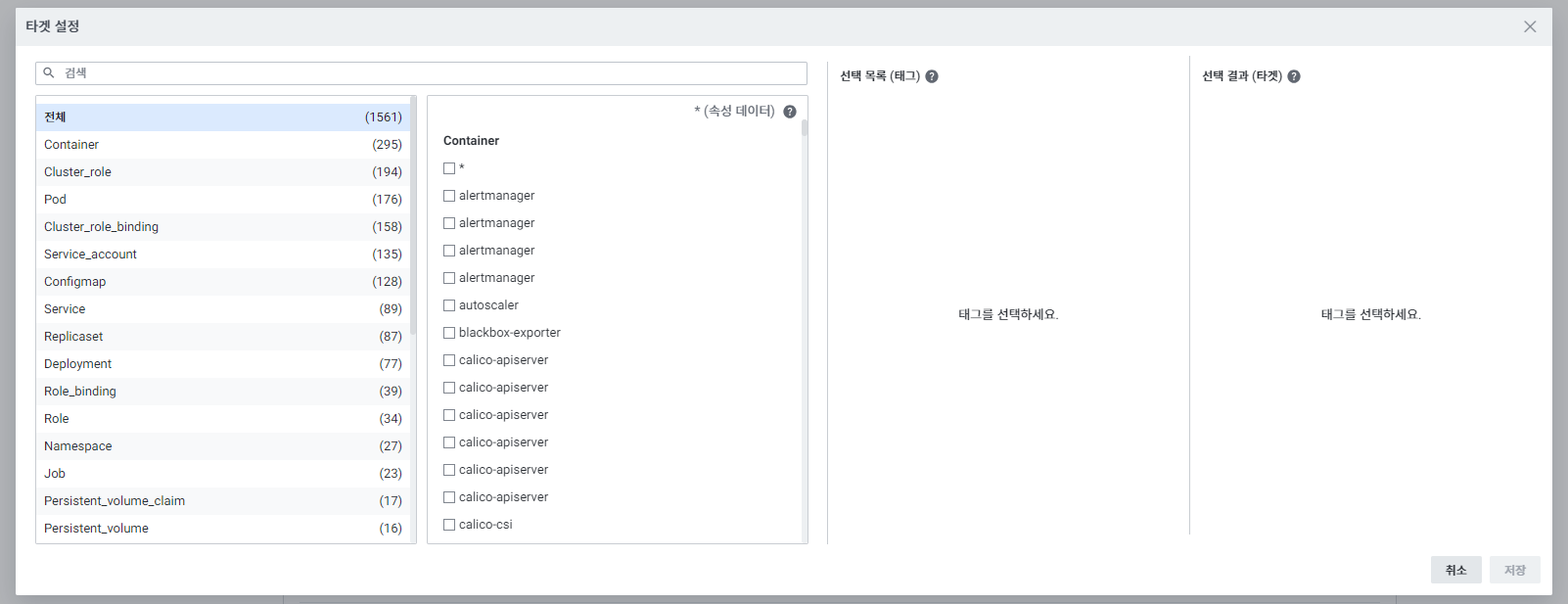

1Business InformationBusiness Name: Business 명을 설정합니다. Target: Business에 등록할 타겟을 설정합니다. 타겟 목록은 각 플랫폼 별 등록된 타겟 정보를 제공합니다.
2Business StyleIcon과 Business Name의 스타일을 설정할 수 있습니다.

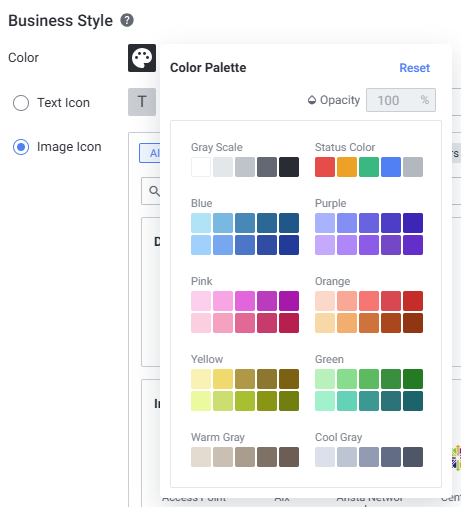

Business Style 설정 옵션​

Color: 아이콘과 글자 색을 변경합니다. 특정 이미지 또는 커스텀한 아이콘은 색상 변경이 불가능합니다.

Text Icon: 영문, 한글 입력이 가능합니다.

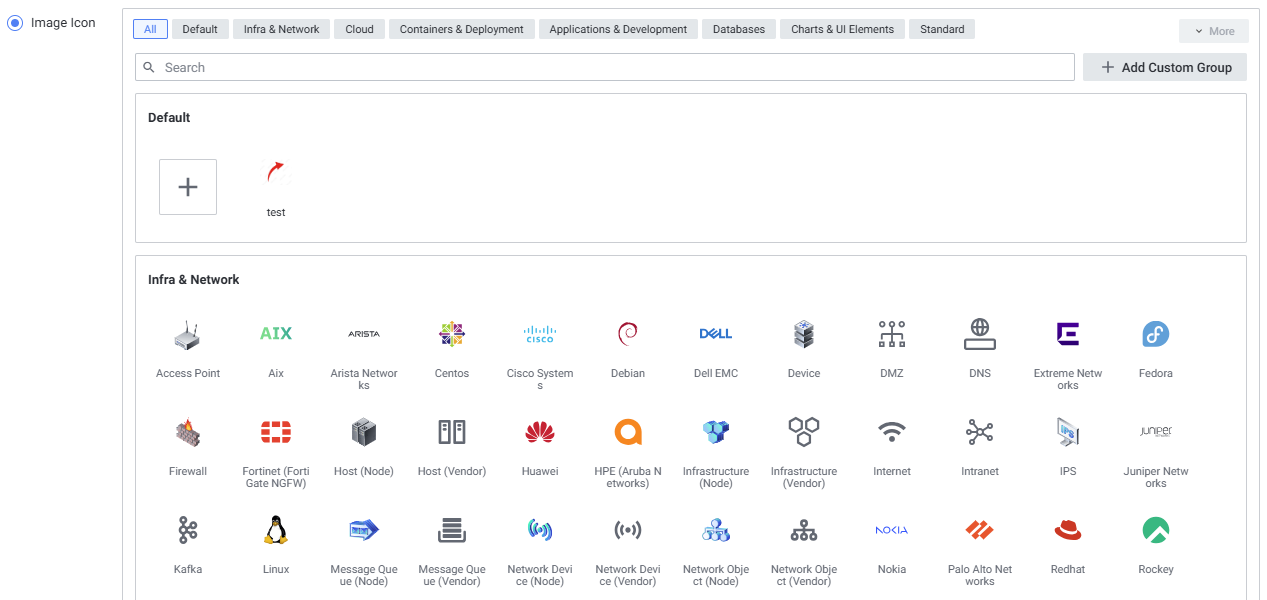

Image Icon: 제공되는 Icon set 중 선택하거나 직접 커스텀해서 사용할 수 있도록 이미지 업로드 기능을 제공합니다.

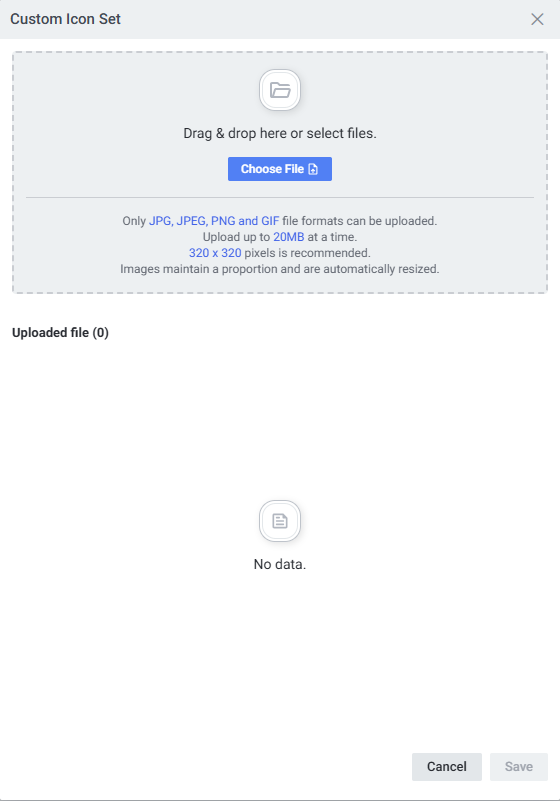

Image Icon 영역에서 '+' 버튼 클릭 시 이미지를 업로드할 수 있습니다.

5. Business Widget (대시보드 위젯)​

참고 문서: https://app.clickup.com/25540965/v/dc/rbeb5-416338/rbeb5-2690038

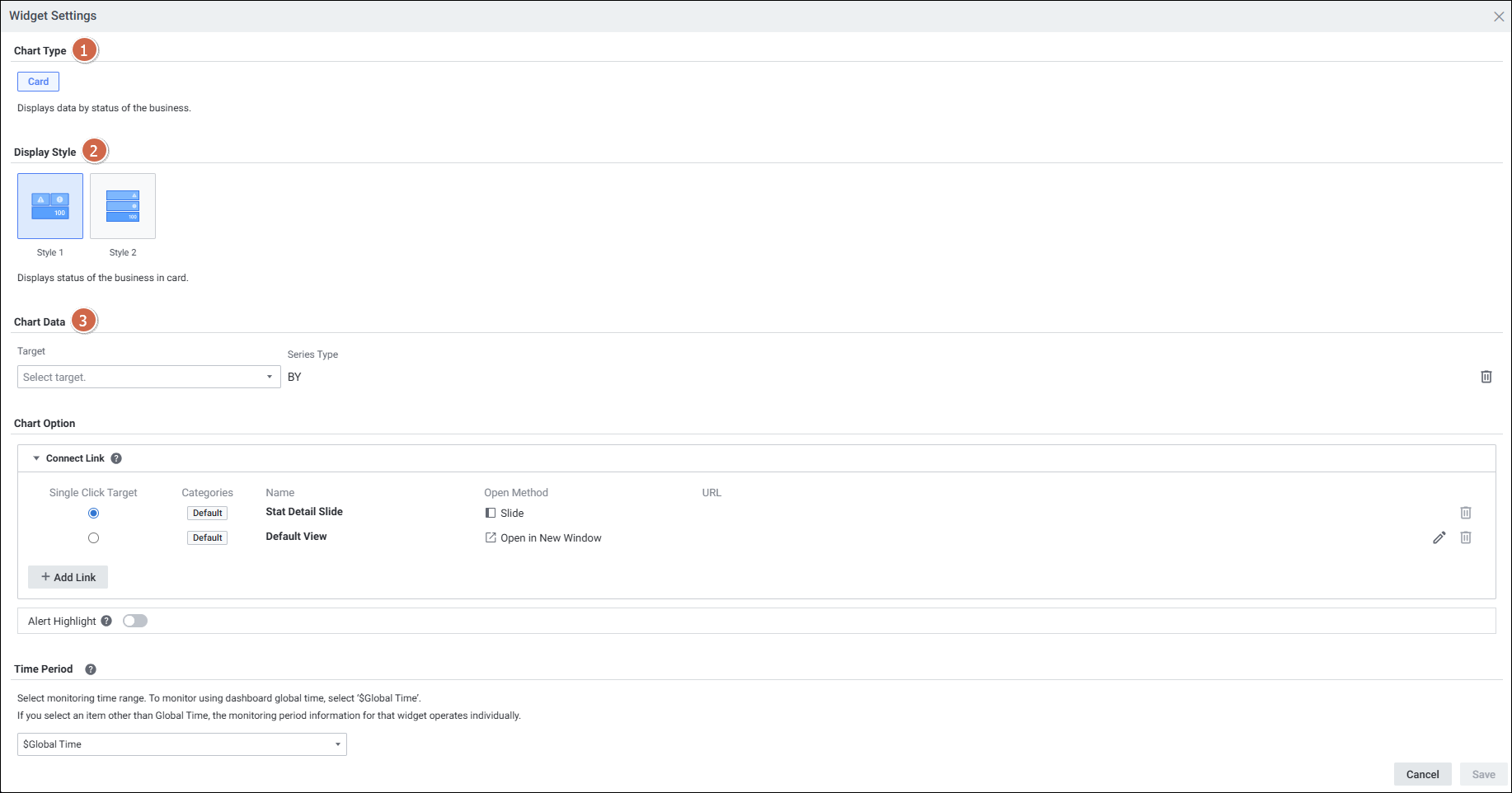

대시보드에서 Business Widget을 추가하여 비즈니스 상태를 모니터링할 수 있습니다.

순번항목내용
1Chart Type차트 타입을 선택합니다 (Card)
2Display Style차트 형태를 선택합니다 (Style 1, Style 2)
3Chart DataSetting > Business에서 설정한 Target을 선택합니다.

6. 전체 사용 흐름 (단계별 요약)​

Step 1: Business Group 생성​

  1. Setting > Monitoring > Business 메뉴로 이동
  2. Add Group 버튼 클릭
  3. Group Name 입력 (계층 구조 시 '/'로 구분, 예: exem/Korean/Seoul/exemONE)
  4. Description 입력 (선택사항, 최대 200자)
  5. Save 클릭

Step 2: Business 등록​

  1. 생성된 Business Group 선택
  2. Add Business 버튼 클릭
  3. Business Name 입력
  4. Target 선택 (WAS, Database 등 각 플랫폼별 등록된 타겟 중 선택)
  5. Business Style 설정 (Color, Text Icon, Image Icon 중 선택)
  6. Save 클릭

Step 3: Business List에서 모니터링​

  1. Business > Business List 메뉴로 이동
  2. Filter에서 Business Stat (WAS/Database), Business Group 선택
  3. Status Count로 전체 타겟 상태 확인
  4. Business 카드 또는 리스트에서 개별 비즈니스 클릭하여 Detail 확인
  5. Detail에서 Information, Metric, Alert 탭 활용

Step 4: Business Map에서 토폴로지 모니터링​

  1. Business > Business Map 메뉴로 이동
  2. Filter에서 Business Group 선택
  3. 토폴로지 맵에서 노드 간 연결 관계 및 호출 정보(RPS) 확인
  4. 노드 라인 색상으로 알람 상태 파악
  5. Auto Align으로 노드 자동 정렬
  6. Search로 특정 타겟 검색

7. 주의사항 및 참고​

  • 권한 설정 필수: Business 모니터링은 Business Target 권한이 있는 경우에만 가능합니다. Setting > Account > Permission에서 권한을 설정해야 합니다.
  • 노드 제어 권한: Business Map에서 노드 제어 버튼은 어드민 권한 계정에서만 제공되며, 글로벌 타임이 live인 경우에만 클릭 가능합니다.
  • 모니터링 권한: 로그인한 계정에 대상 모니터링 권한이 없는 경우 Business Map의 기본 정보 툴팁이 발생하지 않습니다.
  • 데이터 수집 주기: Business List의 Time Period에 설정된 시간 기준으로 5분 이내 수집된 데이터를 제공합니다.
  • 알람 초기화: Business Detail의 Alert 정보는 하루 동안 발생한 알람 목록을 제공하며, 00:00시가 넘어갈 경우 초기화됩니다.
  • Status Count 표기: Status 수가 1000을 넘어갈 경우 '999+'로 표기되며, 마우스 오버 시 툴팁으로 상세 데이터 수를 확인할 수 있습니다.
  • 그룹 계층 구조: Business Group Name에 '/'를 사용하면 계층적 그룹 구조를 만들 수 있으며, 실제 그룹 데이터는 최하위에 저장됩니다.
  • 입력 제한: Group Name은 최대 50자, Description은 최대 200자까지 입력 가능합니다.
