exemONE Web Server 모니터링 기능 및 수집 항목

1. 개요 및 지원 버전​

Web Server 모니터링은 exemONE 3.0.506.15.0 릴리즈 버전 이후부터 사용 가능합니다.

개별 모듈 버전:

exemone-alerter-v3.0.506.15.6
exemone-api-v3.0.506.15.18
exemone-core-v3.0.506.15.12
exemone-gateway-v3.0.506.15.1
exemone-ingester-v3.0.506.15.11
exemone-receiver-v3.0.506.15.5
exemone-front-v3.0.506.15.27

지원 웹 서버:

  • Apache: 버전 2.4
  • Nginx: 1.14.1, 1.14.2, 1.18.0, 1.20.1, 1.24.0, 1.27.0, 1.28.0

2. Web Server 모니터링 화면 구성​

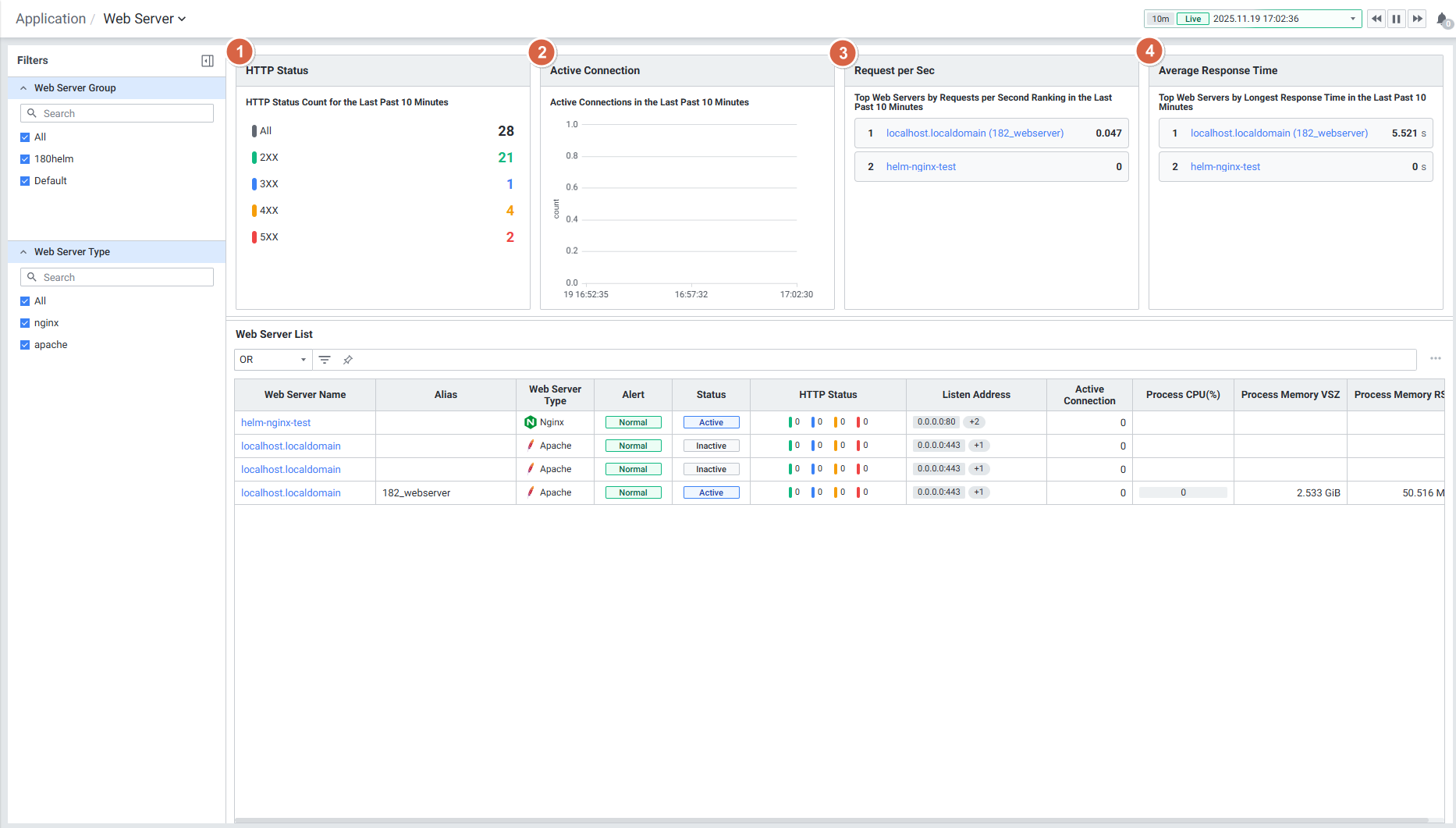

2-1. 메인 모니터링 화면 (Application > Web Server)​

전체 Web Server 관점의 기본 모니터링 화면입니다.

순번항목내용
1Global Time실시간을 포함한 최근 데이터를 모니터링 (Default: 최근 10분)
2FiltersWeb Server 화면의 필터 항목 선택
3HTTP Status최근 10분 동안의 HTTP 상태 개수
4Active Connection최근 10분 동안의 액티브 커넥션 개수
5Request per Sec최근 10분 동안 가장 많은 트래픽을 처리하는 상위 웹 서버 순위
6Average Response Time최근 10분 동안 응답 시간이 긴 상위 웹 서버 순위
7Web Server ListWeb Server 목록

2-2. Web Server Summary​

선택한 조회 시간에 따른 통계를 보여주는 화면입니다.

항목내용
HTTP Status최근 10분 동안의 HTTP 상태별 집계
Active Connection최근 10분 동안의 액티브 커넥션 개수
Request per Sec최근 10분 동안 트래픽 처리 상위 웹 서버 순위
Average Response Time최근 10분 동안 응답 시간이 긴 상위 웹 서버 순위

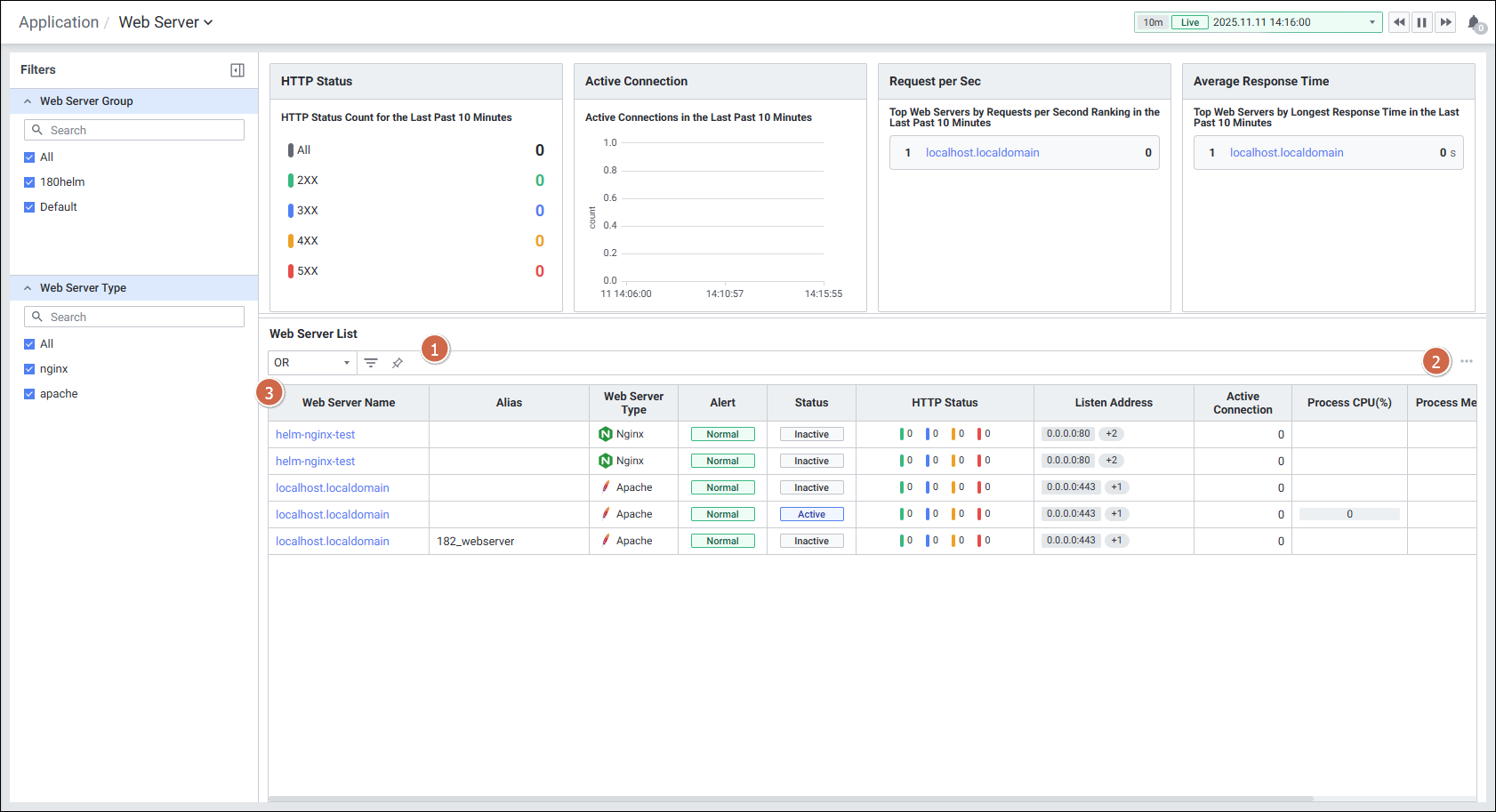

2-3. Web Server List (목록 화면)​

Web Server 목록을 보여주는 화면입니다.

Grid 수집 항목:

순번항목내용
1Web Server NameWeb Server의 이름
2Alias사용자 정의 이름
3Web Server TypeWeb Server의 유형 (Apache/Nginx 등)
4Alert마지막 발생된 알람 정보
5StatusWeb Server의 상태 (Active/Inactive)
6HTTP Status최근 5초간 집계된 HTTP 응답 합계 정보
7Listen AddressListen IP 주소
8Active ConnectionActive Connection 수
9Process CPU(%)CPU 사용률
10Process Memory VSZ가상 메모리 사용량
11Process Memory RSS물리 메모리 사용량

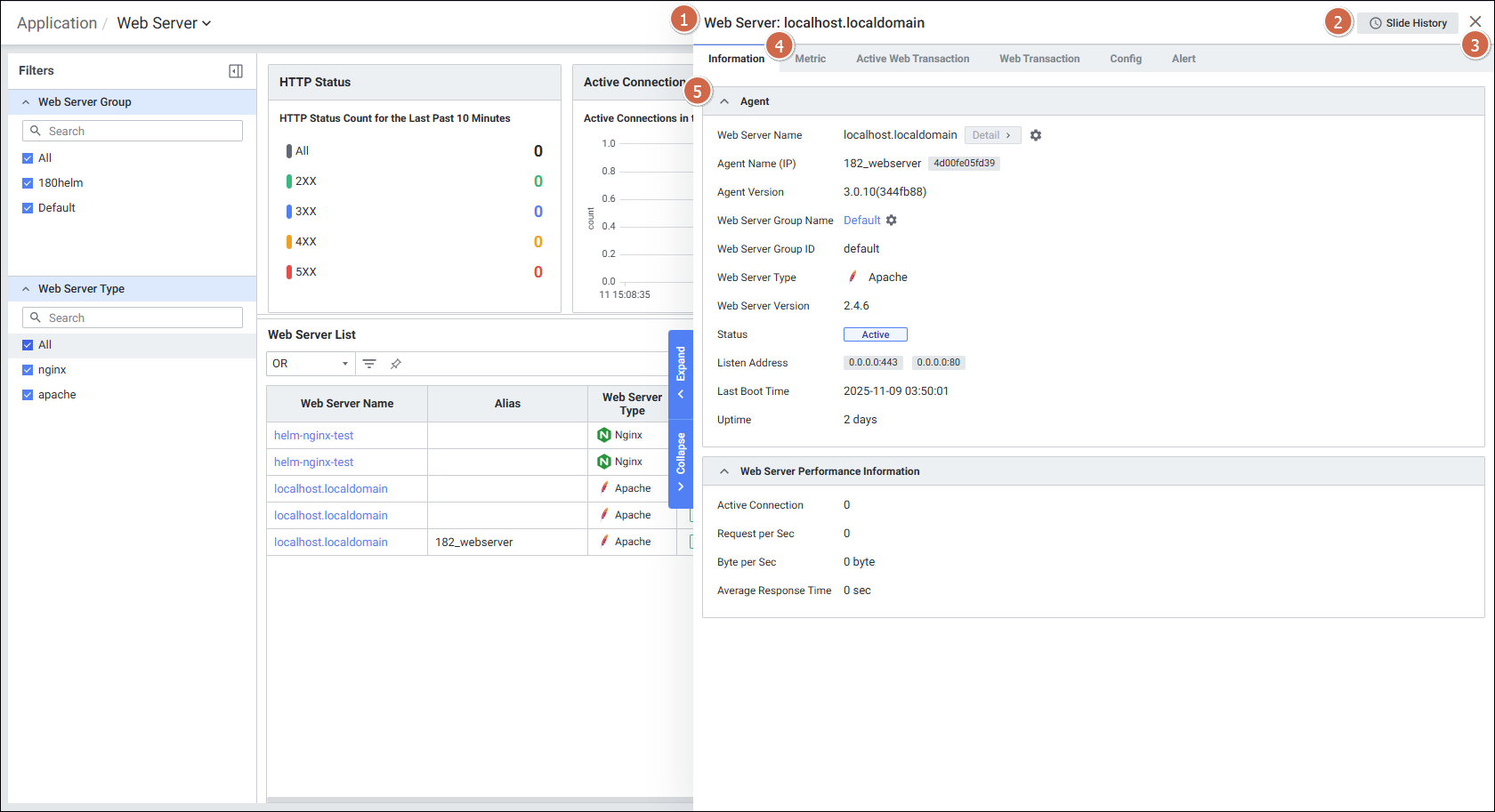

3. Web Server Detail Slide (상세 화면)​

Web Server 목록에서 항목을 클릭하면 상세 슬라이드가 열립니다. 6개의 탭으로 구성됩니다.

탭내용
Information에이전트 정보 및 성능 정보
Metric시계열 메트릭 차트
Active Web Transaction현재 처리 중인 웹 트랜잭션 목록
Web Transaction완료된 웹 트랜잭션 이력
Config에이전트 설정 정보
Alert알람 이력

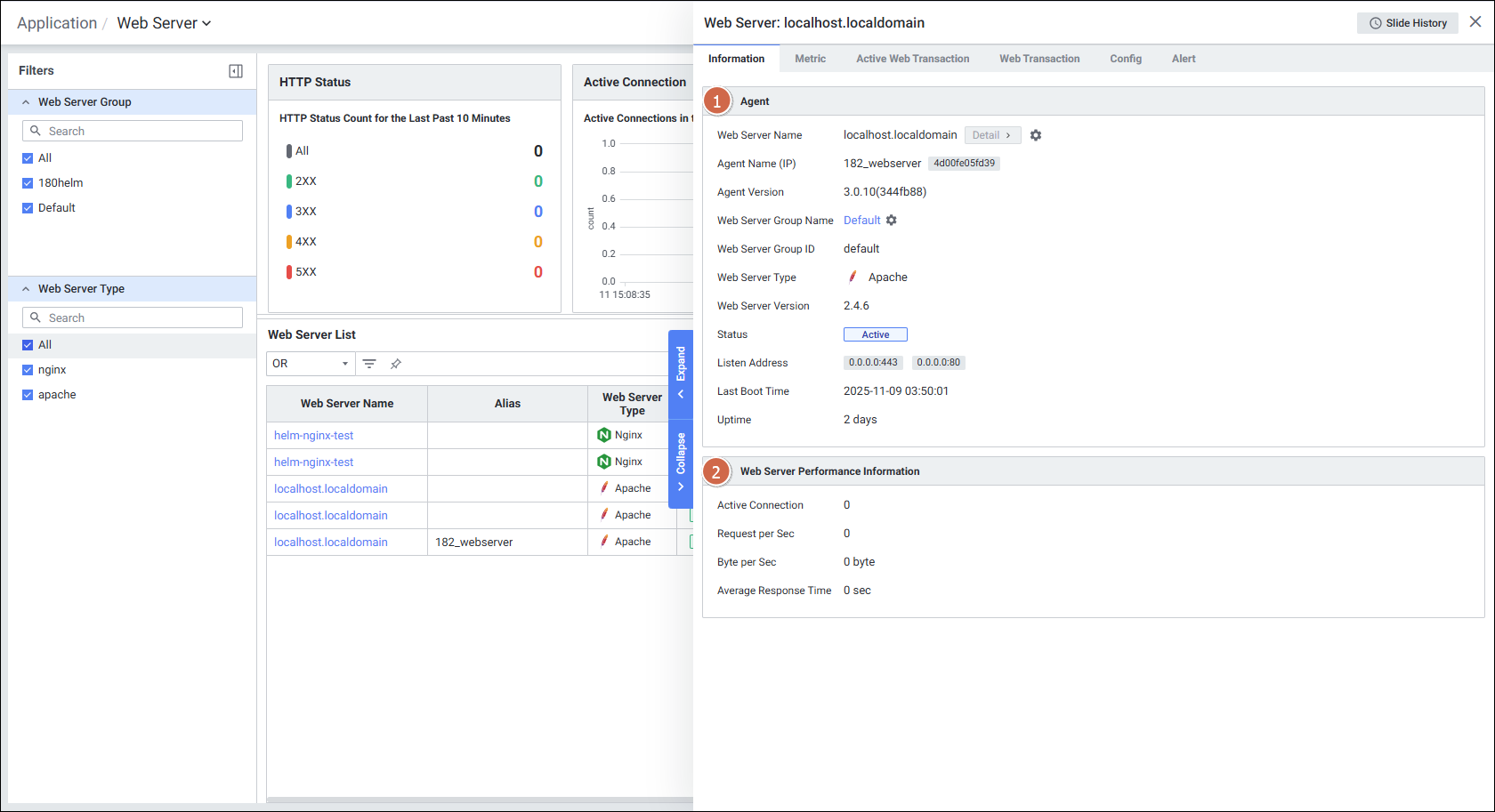

3-1. Information 탭​

① Agent 정보:

  • Web Server Name
  • Agent Name (IP)
  • Agent Version
  • Web Server Group Name
  • Web Server Group ID
  • Web Server Type
  • Web Server Version
  • Status
  • Listen Address
  • Last Boot Time
  • Uptime

② Web Server Performance Information (성능 정보):

  • Active Connection
  • Request per Sec
  • Byte per Sec
  • Average Response Time

3-2. Metric 탭​

Web Server의 시계열 성능 지표를 차트로 보여줍니다. (Default: 최근 5분)

Web Server Stat 수집 항목:

항목설명
CPU UsageCPU 사용률
Memory Usage메모리 사용량
Disk Read디스크 읽기
Average Response Time per Count처리 건수 당 평균 응답 시간
Request per Sec초당 요청 수
Byte per Sec초당 처리 바이트
HTTP Error Count (4XX, 5XX)HTTP 에러 응답 수 (클라이언트 오류/서버 오류)

3-3. Active Web Transaction 탭​

현재 처리 중인 웹 트랜잭션 목록을 Tree Grid 형태로 보여줍니다.

수집 항목:

항목내용
Request Name(URI)Request Name
Method Type메소드 타입 (GET, POST 등)
Start Time프로세스 시작 시간
Active Time(sec)실행 시간
Client IP클라이언트 IP 주소
PortPort 번호

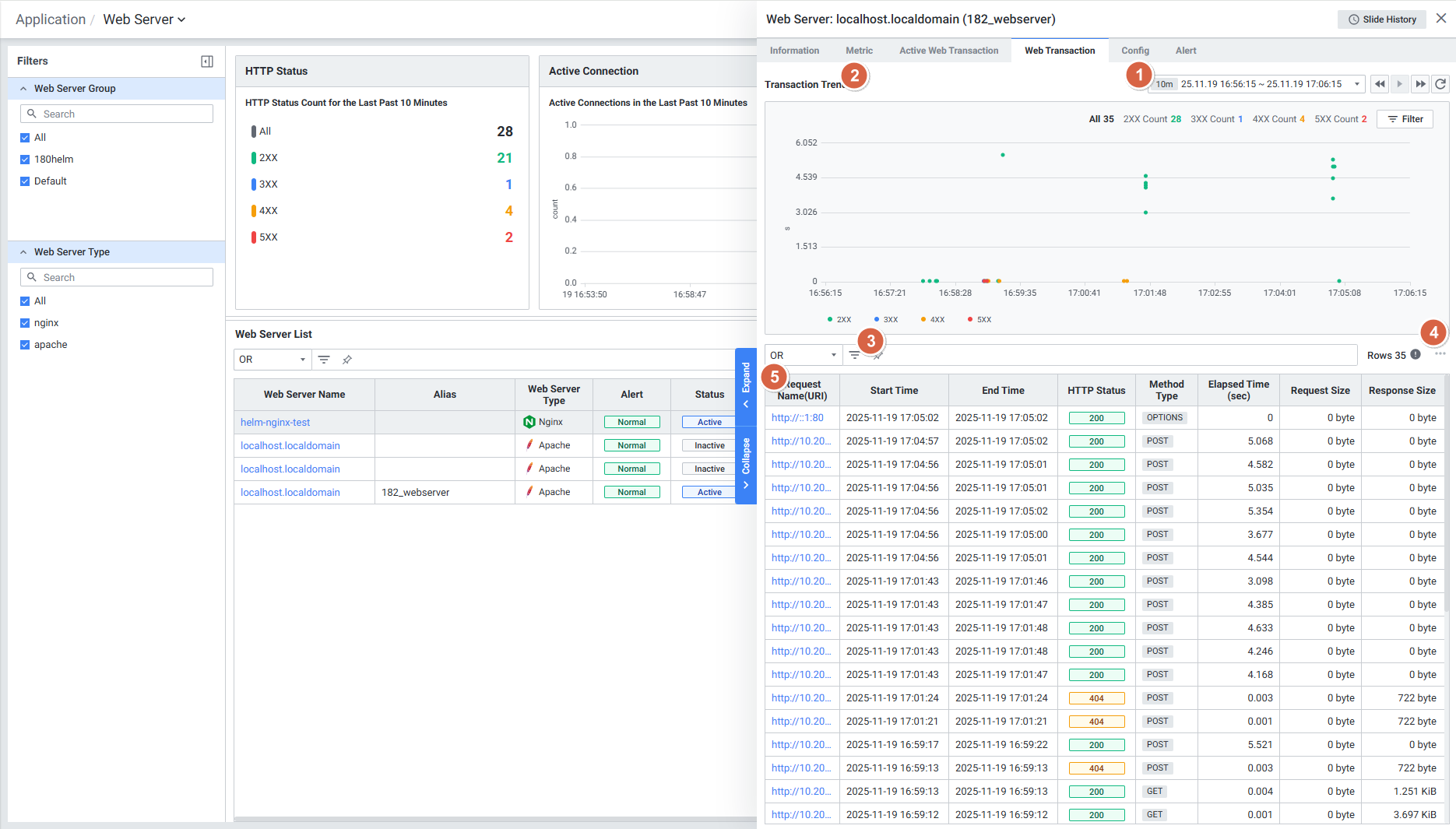

3-4. Web Transaction 탭​

완료된 웹 트랜잭션 이력을 보여줍니다. (Default: 최근 10분)

수집 항목:

항목내용
Request Name(URI)Request Name
Start Time트랜잭션 시작 시간
End Time트랜잭션 종료 시간
HTTP StatusHTTP 상태 코드
Method Type메소드 타입
Elapsed Time트랜잭션 경과 시간
Request Size트랜잭션 요청 크기
Response Size트랜잭션 응답 크기

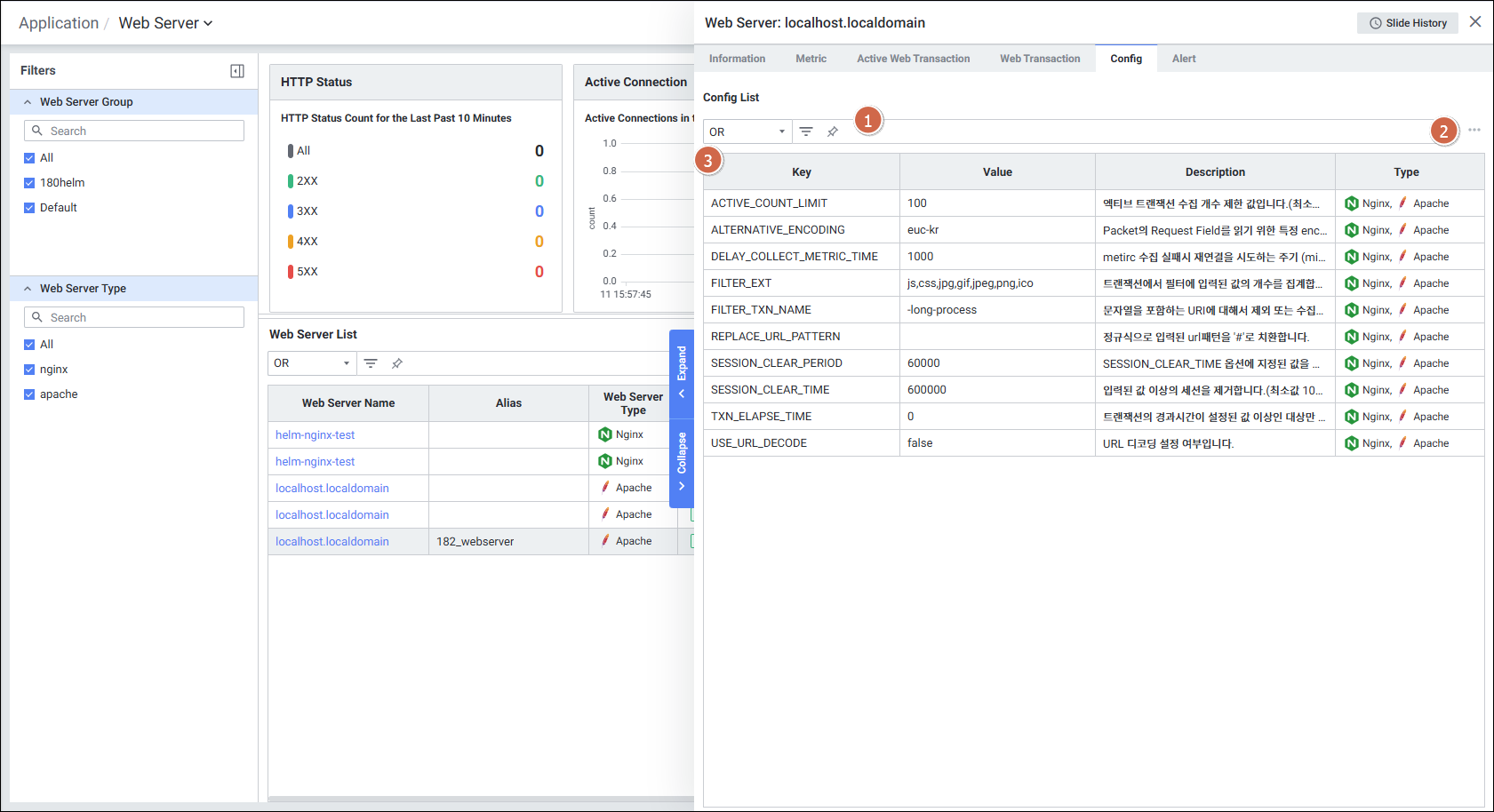

3-5. Config 탭​

에이전트의 설정 정보를 보여줍니다.

항목내용
KeyAgent config 옵션 명
ValueAgent config 옵션 값
DescriptionAgent config 설명
TypeAgent config 타입

4. Web Server Agent 설치 방법​

Web Server 모니터링을 위해서는 Web Server Agent 설치가 필요합니다.

4-1. 지원 환경​

설치 방식지원 환경
Binary 설치JAVA 17 이상 필요
Docker 설치Docker 환경

방화벽 포트:

  • 9009 포트: Receiver 연결용
  • 12848 포트: 모듈 연결용

4-2. exemONE에서 에이전트 등록 (공통 사전 작업)​

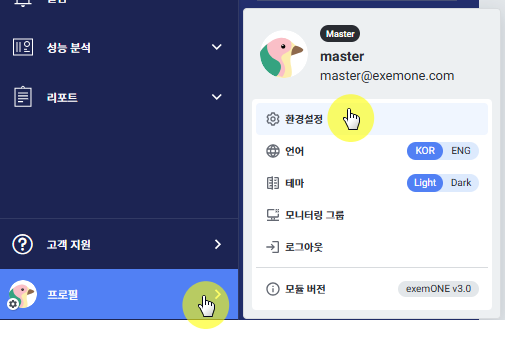

Step 1. 좌측 메뉴에서 [프로필 > 환경설정] 으로 이동합니다.

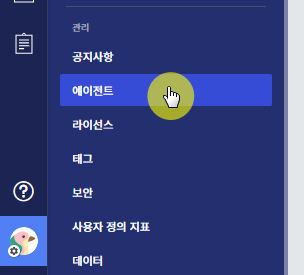

Step 2. [관리 > 에이전트] 로 이동합니다.

Step 3. 상단의 [에이전트 추가] 버튼을 클릭하고, 에이전트 타입을 "웹 서버" 로 선택합니다.

Step 4. [갱신] 버튼을 클릭하면 에이전트 ID와 엑세스 토큰이 발급됩니다. 에이전트 이름은 직접 입력합니다.

Step 5. [저장] 버튼을 클릭하여 에이전트 목록에 정상 추가되었는지 확인합니다.

4-3. Binary 설치​

설치 파일: exem-webserver-agent 바이너리

JDK 설치 안내:

  • JDK 17 이하 버전만 설치된 경우, 반드시 JDK 17 이상 설치 필요
  • 설치 파일과 함께 제공된 zulu17 패키지(예: zulu17.58.21-ca-jdk17.0.15-linux_x64.tar.gz) 활용 가능

4-4. Docker 설치​

설치 파일: exem-webserver-agent-package.tar.gz

# 압축 해제
tar -xzvf exem-webserver-agent-package.tar.gz

이후 {EXEMONE_HOME}/scripts 폴더 내 쉘 스크립트로 컨테이너 서비스를 관리합니다.

4-5. 웹 서버 모듈 설치 (Apache / Nginx)​

Apache 모듈 설치​

# 설치 파일
setup_exem-httpd-module_{Version}.bin

# 설치 실행
./setup_exem-httpd-module_3.0.10.bin
=====================================================
 EXEM HTTPD Module Setup
=====================================================
choise work
1. unpack
2. install(default)
: 2

Nginx 모듈 설치​

# 설치 파일
setup_exem-nginx-module_{Version}.bin

# 설치 실행
./setup_exem-nginx-module_{Version}.bin
=====================================================
EXEM NGINX Module Setup
=====================================================
choise work
1. unpack
2. install(default)
:

주의: Nginx 모니터링 시, Nginx 구동 시 exem-nginx-module과 함께 구동이 필요합니다.

5. 수집 항목 종합 정리​

분류수집 항목
성능 지표CPU Usage, Memory Usage, Disk Read
트래픽 지표Request per Sec, Byte per Sec, Active Connection
응답 지표Average Response Time, HTTP Status (2XX/3XX/4XX/5XX), HTTP Error Count
프로세스 지표Process CPU(%), Process Memory VSZ, Process Memory RSS
트랜잭션 정보URI, Method Type, Start/End Time, Elapsed Time, Request/Response Size, Client IP
에이전트 정보Agent Name, Version, Web Server Type/Version, Status, Listen Address, Uptime
