exemONE NDM (Network Device Monitoring) Agent 설치 방법 및 설정 가이드

---

1. 개요

exemONE NDM Agent는 네트워크 장비(스위치, 라우터, 방화벽 등)를 SNMP 프로토콜을 통해 모니터링하기 위한 에이전트입니다. NDM Agent를 설치하면 네트워크 디바이스의 상태, 인터페이스 트래픽, Syslog, SNMP Trap 등을 수집하여 exemONE 웹 UI에서 모니터링할 수 있습니다.

---

2. 지원 환경

항목	내용
OS	Linux
권한	root 권한 필수
통신 포트	TCP 9010 (NDM Agent → exemONE 수집서버 Receiver)

참고 문서: NDM Agent 설치 및 실행 가이드

---

3. 사전 준비

단계 1. NDM Agent 설치 파일 준비

• 설치 파일 setup_exem_ndm_{version}.bin을 준비합니다.
• 파일은 제품기술팀에 문의하여 제공받습니다.

단계 2. 설치 파일에 실행 권한 부여

chmod 500 setup_exem_ndm_1.0.13.bin

단계 3. root 권한 확인

• 설치는 반드시 root 권한으로 진행해야 합니다.

단계 4. exemONE 웹에서 Agent 사전 등록

• NDM Agent를 설치하기 전에 exemONE 웹 화면에서 Agent를 사전 등록하여 Agent ID와 Access Token을 발급받아야 합니다.

참고 문서: Agent 등록 가이드

Agent 등록 절차:

4-1. 좌측 메뉴에서 [프로필 > 환경설정] 으로 이동

4-2. [관리 > 에이전트] 로 이동

4-3. [에이전트 추가] 버튼 클릭 → 에이전트 타입에서 Network Device 선택 → [갱신] 버튼 클릭으로 Agent ID 및 Access Token 발급

• 발급받은 Agent ID, Access Token, Agent Name을 반드시 기록해 둡니다.

---

4. 기본 설치 방법

참고 문서: NDM Agent 설치 및 실행 가이드

단계 1. 설치 파일 실행

./setup_exem_ndm_1.0.13.bin

단계 2. 설치 메뉴에서 1 (install) 선택

=====================================================
EXEM NDM Agent Setup
=====================================================
choise work
1. install(default)
2. patch
3. unpack
:1

단계 3. 임시 디렉터리 삭제 여부 선택

Delete directory after work?[y(default)/n]:

단계 4. 설치 위치 입력

• 엔터 키를 누르면 기본 경로(/root/exemone/exem)에 설치됩니다.

Install Directory (/root/exemone/exem):

단계 5. Receiver IP, Port 및 Agent 정보 입력

• 사전 등록에서 발급받은 Agent Name, Agent ID, Access Token 을 입력합니다.
• Port 미입력 시 기본값은 9010입니다.

======================================================
exem-ndm-agent v3.0.17 Install on linux 3.10
======================================================
Install Directory (/home/exemone/exem):
Agent Name(ndm-agent): ndm-agent-test
Agent ID: c58f790c-3fb2-48bd-b553-5efea8ed7f8e
Agent Access Token: 7f5cdaf7-596a-41e2-934d-0e88dced3d93
Receiver IP: 10.10.46.123
Receiver Port(9010):

Install Directory [/home/exemone/exem]

단계 6. 설치 완료 확인

Install Directory [/root/test/exem]
Connection to Receiver [10.10.38.77:9010]
=======================================================link ndm-ctl -> start, stop
=======================================================Install Success
=======================================================

---

5. Silent 설치 (자동 설치)

설치 시 입력해야 하는 정보를 미리 설정 파일에 정의하여 빠르게 설치하는 방식입니다.

단계 1. Sample 파일 생성

./setup_exem_ndm_1.0.13.bin --silent-sample

단계 2. 생성된 설정 파일 편집

파일명: setup_exem_ndm.silent

SETUP_TYPE=install
INSTALL_HOME=/root/test-dev-0/exem
APP_NAME=temp-ndm-agent
RECEIVER_IP=127.0.0.1
#RECEIVER_PORT=9010
#AGENT_ID=

주요 항목 설명:

항목	기본값	설명
SETUP_TYPE	install (필수 입력)	설치 유형
INSTALL_HOME	<current path>/exem	설치 위치
APP_NAME	ndm-agent	Agent 이름
RECEIVER_IP	없음 (필수 입력)	Receiver IP
RECEIVER_PORT	9010	Receiver Port
AGENT_ID	(빈 값)	등록된 Agent의 ID (재설치 시)

단계 3. Silent 설치 실행

./setup_exem_ndm_1.0.13.bin setup_exem_ndm.silent

---

6. Agent 실행 및 중지

에이전트 시작

{NDM Agent Home}/bin/start.sh

에이전트 중지

{NDM Agent Home}/bin/stop.sh

로그 확인

{NDM Agent Home}/log/ndm-agent.log

• 연결 실패 로그가 없는지 확인합니다.

---

7. Linux Service 등록

참고 문서: NDM Agent Service 등록 가이드

단계 1. service 폴더 생성

mkdir {NDM Home}/service

단계 2. exem-ndm-agent.service 파일 작성

• 아래 내용을 작성하되, 경로를 실제 NDM Home 경로로 수정합니다.

[Unit]
Description=exem-ndm-agent
Wants=network-online.target
After=network-online.target

[Service]
Type=forking
WorkingDirectory=/root/exem/ndm/bin
PIDFile=/root/exem/ndm/data/ndm-agent.pid
ExecStart=/root/exem/ndm/bin/start.sh
ExecStop=/root/exem/ndm/bin/stop.sh
ExecStartPost=/bin/sleep 1
Restart=on-failure
RestartSec=10

[Install]
WantedBy=default.target

단계 3. service_start.sh, service_stop.sh 파일 준비

• service 폴더에 넣고, 내부 경로를 수정합니다.

단계 4. systemd에 서비스 등록

cp {NDM Home}/service/exem-ndm-agent.service /etc/systemd/system/
systemctl daemon-reload
systemctl enable exem-ndm-agent
systemctl start exem-ndm-agent

---

8. 설치 확인

설치가 완료되면 exemONE 웹 UI에서 확인합니다.

8-1. Agent 연결 상태 확인

• Setting > Management > Agent 메뉴에서 등록한 NDM Agent가 정상적으로 연결되었는지 확인합니다.

8-2. Network Device 모니터링 확인

• Infrastructure > Network Device 메뉴에서 연결된 네트워크 디바이스 상태를 확인합니다.

---

9. Network Device 등록 (웹 UI 설정)

NDM Agent 설치 후 모니터링할 네트워크 디바이스를 등록해야 합니다.

참고 문서: Network Device 설정, Add Network Device

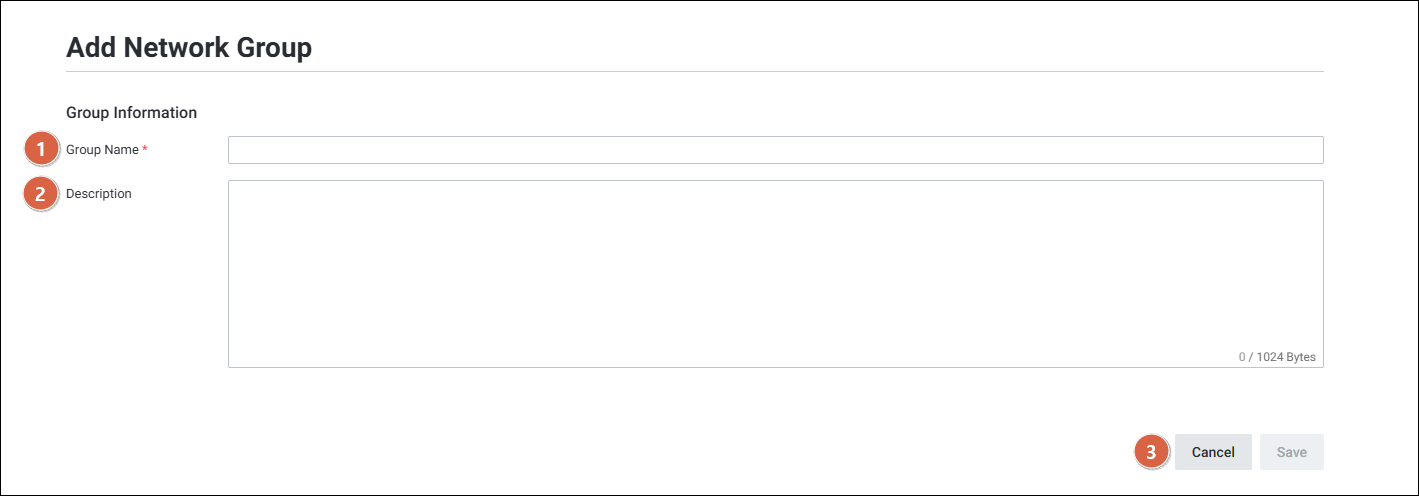

단계 1. Network Device Group 생성

• Setting > Platform > Infrastructure > Network Device > [Add Group] 클릭
• Group Name (최대 50자), Description 입력 후 저장

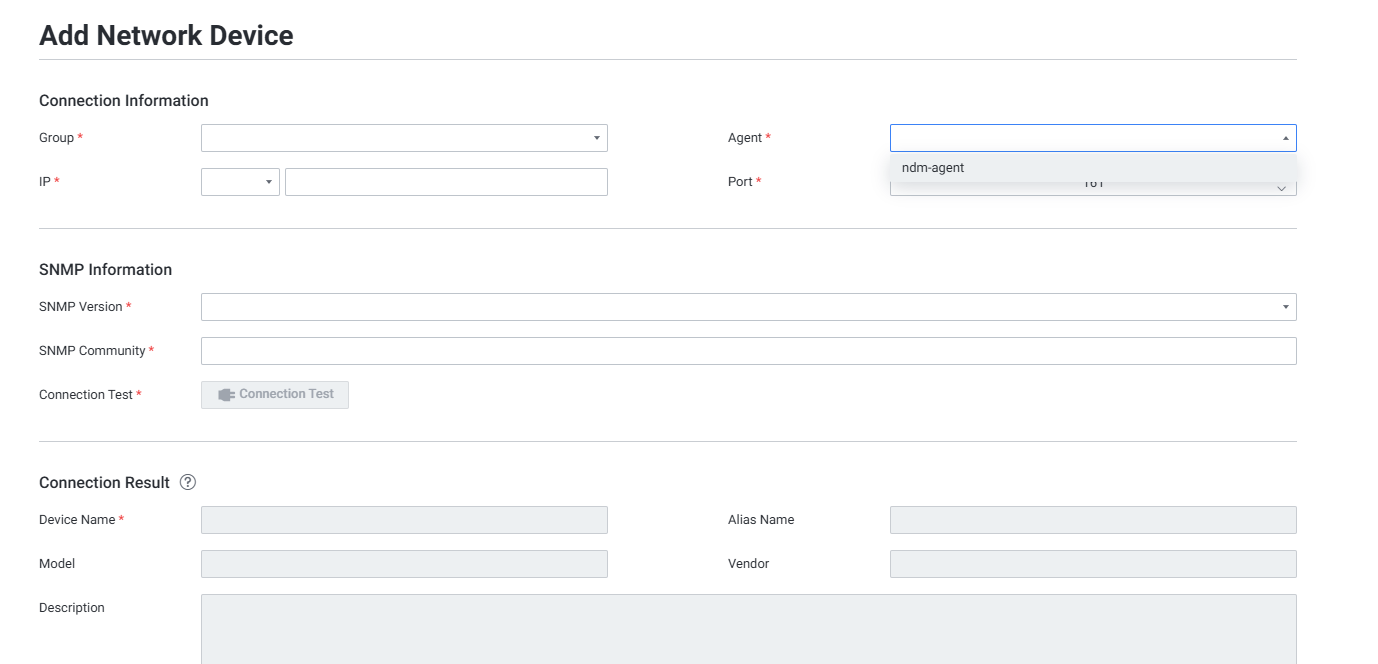

단계 2. Network Device 추가

• Setting > Platform > Infrastructure > Network Device > [Add Network Device] 클릭

입력 항목:

항목	설명
Connection Information	Group 선택, Agent 선택, IP 범위 입력, 제외할 IP 입력
SNMP Information	SNMP Port, SNMP Version, SNMP Community, Timeout(ms), Retry 입력 후 Connection Test 실행
Connection Success List	연결 테스트 성공한 디바이스 목록 확인 (기존 추가된 목록은 비활성화)
Event Log	Syslog Message Receive / SNMP Trap Receive 수신 방식 선택

• Connection Test는 10개 단위로 진행됩니다.

---

10. OID Pack Manager 설정

Network Device 데이터 모니터링을 위해 OID Pack Manager 등록이 필요합니다.

참고 문서: OID Pack Manager, F5 BIGIP 수집 설정 예시

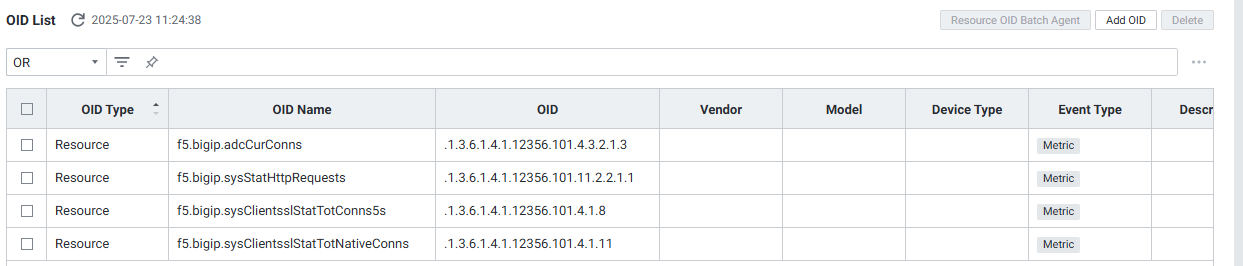

단계 1. OID 리소스 추가

• Setting > Platform > Infrastructure > OID Pack Manager > [Add OID] 클릭

• OID Type: Resource 선택
• Event Type: Metric 선택
• OID Name, OID 값을 입력하여 리소스를 추가

단계 2. OID Group 생성

• Setting > Platform > Infrastructure > OID Pack Manager > [Add Group] 클릭

• Event Type: Metric 선택
• Request Type: SUBTREE 선택
• 추가한 리소스를 선택

단계 3. Network Device에 Collection Setting 적용

• Setting > Platform > Infrastructure > Network Device > Edit Network Device 에서 하단 Collection Setting 메뉴에서 추가한 OID Group을 설정

---

11. Agent 메뉴 없이 수동 등록 (대안 방법)

참고 문서: Agent 메뉴 없이 Agent 등록 및 연결 가이드

Agent 메뉴를 사용하지 않고 수동으로 등록하는 방법입니다.

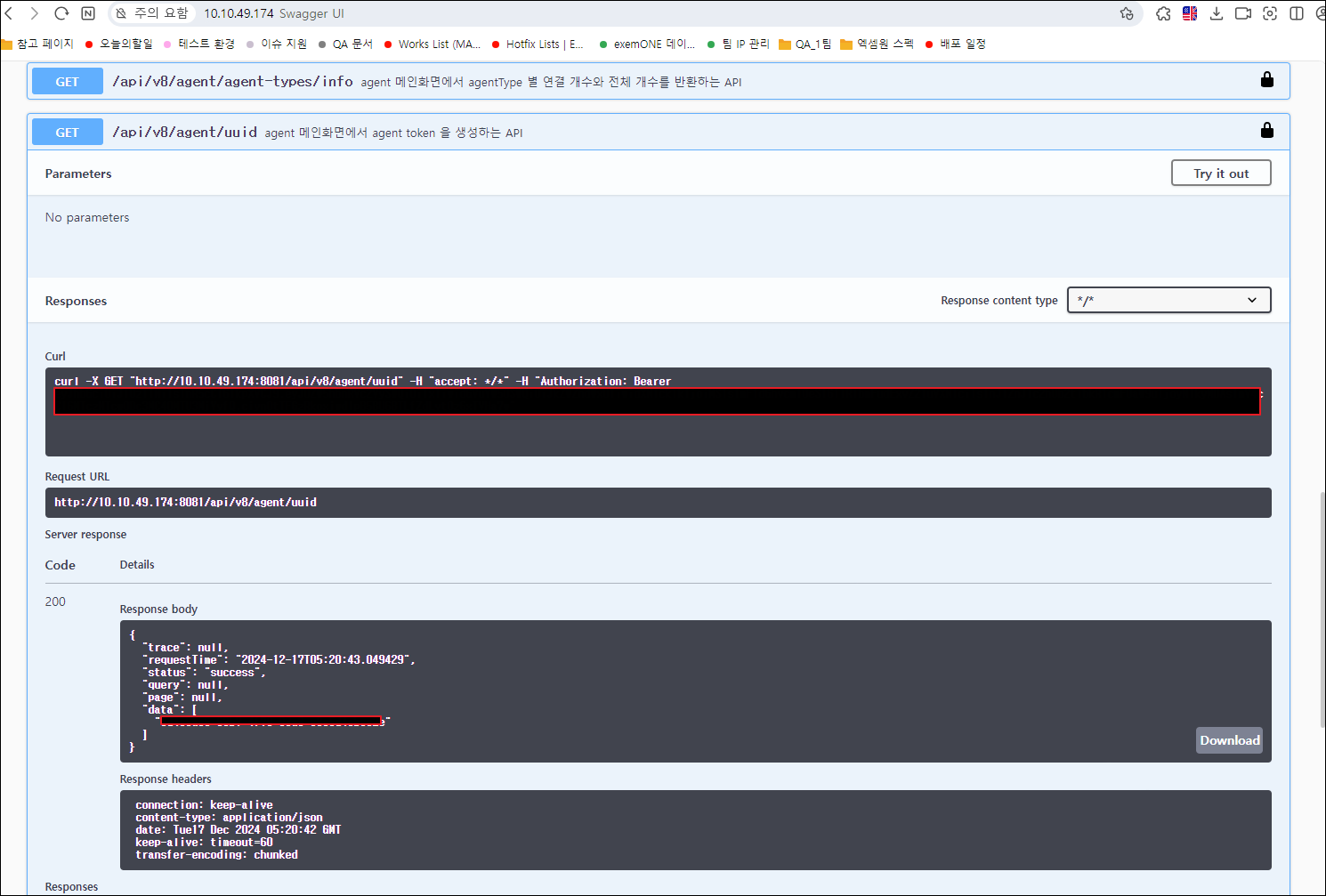

단계 1. Access Token 확인

• 수집서버의 8081 포트로 접속 → Swagger에서 APIkey 인증 → Agent UUID 확인
• APIkey는 수집서버 8080 포트 로그인 후 F12 개발자 도구 → API 응답 헤더의 authorization 항목에서 확인 (Bearer 포함 전체 값 복사)

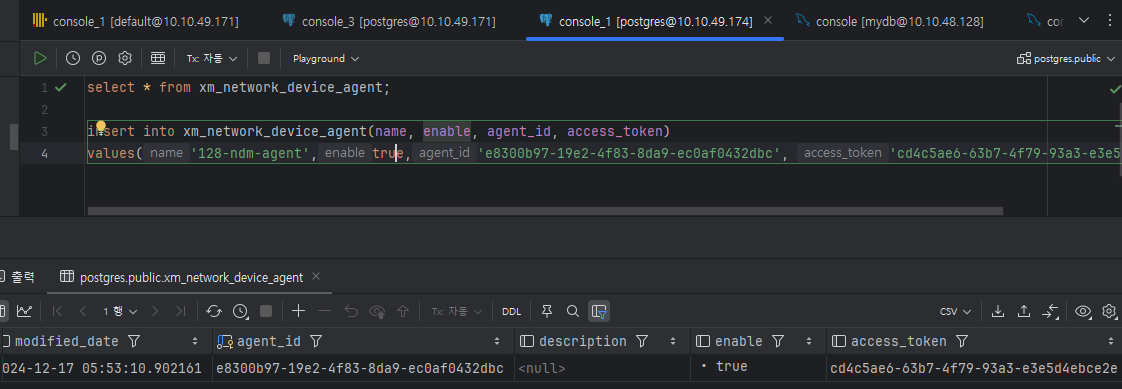

단계 2. PostgreSQL DB에 수동 등록

INSERT INTO xm_network_device_agent(name, enable, agent_id, access_token)
VALUES('에이전트 이름', true, 'e8300b97-19e2-4f83-8da9-ec0af0432dbc', 'uuid 토큰 값');

단계 3. NDM Agent 설치 및 실행

• 이미 설치된 환경에서는 {NDM 설치 경로}/data 폴더 내 관련 파일을 수정하거나 생성 후 재기동

{NDM Agent Home}/bin/start.sh

단계 4. 연결 확인

• Agent 목록에서 해당 에이전트를 확인

• Infrastructure > Network Device 메뉴에서 연결 상태 확인

---

12. 시스템 알람 설정

참고 문서: System Alert - Network

Setting > Alert > System Alert > Network 에서 네트워크 디바이스별 알람을 설정할 수 있습니다.

설정 항목	설명
Enable	알람 활성화 여부
Notification	알림 수신 여부
Isolated Sending	개별 알림 여부 (활성화 시 Custom Notification, 비활성화 시 Group Notification 사용)
ICMP Check	ICMP 미응답 시 알람 수신 여부
Up/Down	네트워크 인터페이스 연결 해제 시 알람 수신 여부

---

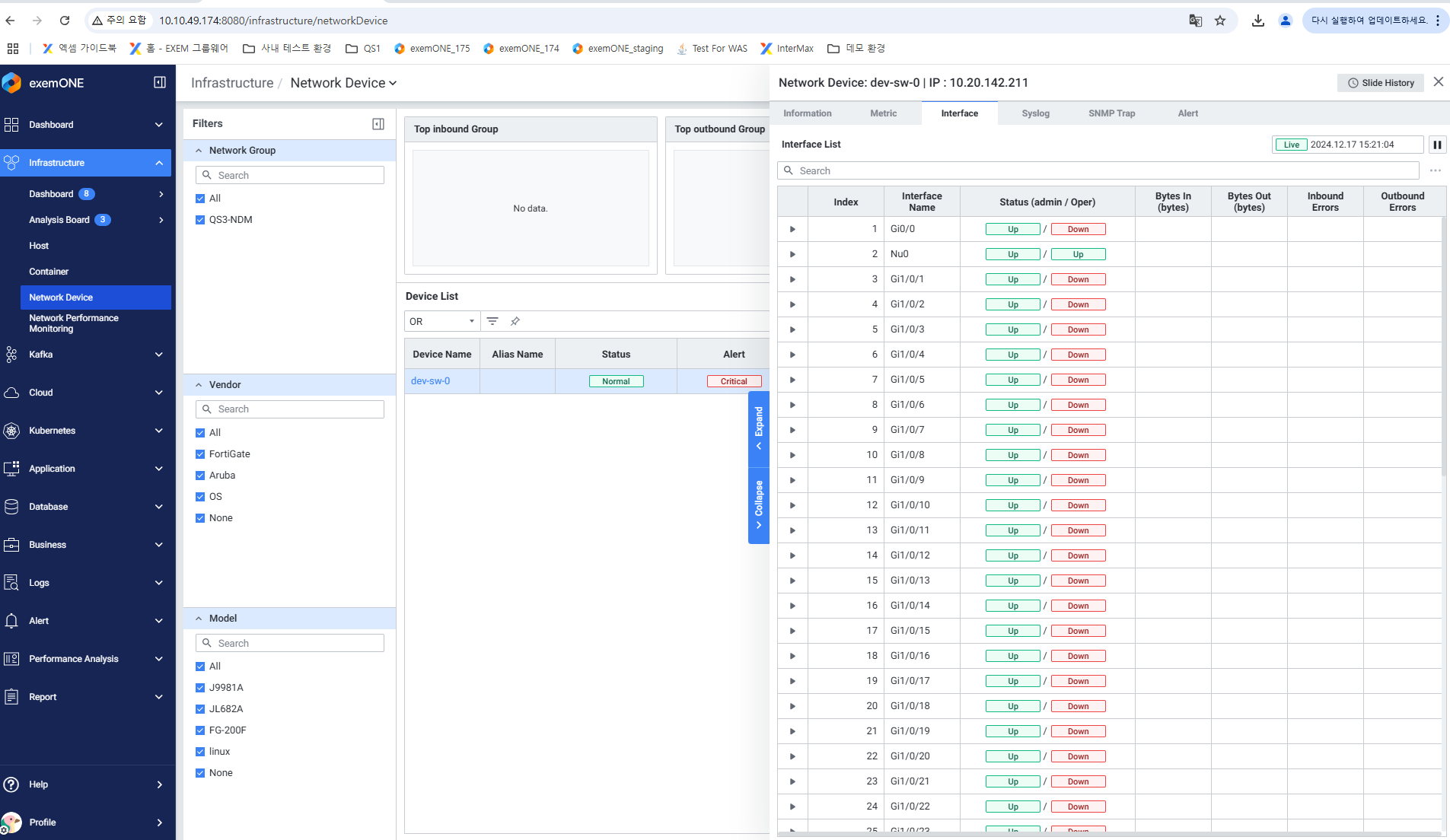

13. 모니터링 화면 (Network Device Detail)

참고 문서: Network Device Detail Slide

Infrastructure > Network Device 에서 디바이스를 클릭하면 Detail Slide에서 다음 탭들을 확인할 수 있습니다:

탭	설명
Information	디바이스 기본 정보 (Flags: UP, BROADCAST, RUNNING, MULTICAST 등)
Metric	수집된 메트릭 데이터
Interface	네트워크 인터페이스 정보
Syslog	Syslog 메시지
SNMP Trap	SNMP Trap 이벤트
Alert	알람 정보

---

14. 추가 주의사항

1. root 권한 필수: NDM Agent 설치는 반드시 root 권한으로 진행해야 합니다.
2. 방화벽 설정: NDM Agent → 수집서버(Receiver) 방향으로 TCP 9010 포트가 열려 있어야 합니다.
3. Agent 사전 등록 필수: 설치 전 반드시 exemONE 웹 UI에서 Agent를 등록하고 Agent ID와 Access Token을 발급받아야 합니다.
4. OID Pack Manager 등록 필수: Network Device 데이터 모니터링을 위해 OID Pack Manager에서 OID 리소스 및 OID Group을 등록해야 합니다. 등록하지 않으면 데이터가 수집되지 않습니다.
5. OID 그룹 이름 제한: OID 그룹 이름은 30자 이하로 설정해야 합니다. 30자를 초과하면 중복 메시지가 출력되는 현상이 발생할 수 있습니다. (참고: OID Group 중복 메시지 이슈)
6. 패치(업데이트): 설치 메뉴에서 2 (patch)를 선택하여 기존 설치를 패치할 수 있습니다.
7. Topology 위젯 활용: Dashboard에서 Topology 위젯을 추가하면 네트워크 디바이스 간 데이터 흐름을 시각적으로 모니터링할 수 있습니다. (참고: Topology 위젯 - 네트워크 디바이스 설정)
