Message Queue 모니터링
exemONE의 Message Queue 모니터링은 현재 Apache Kafka를 대상으로 하며, Message Queue > Kafka 메뉴에서 Kafka Cluster 및 Broker의 상태와 성능을 통합 모니터링하는 기능입니다.

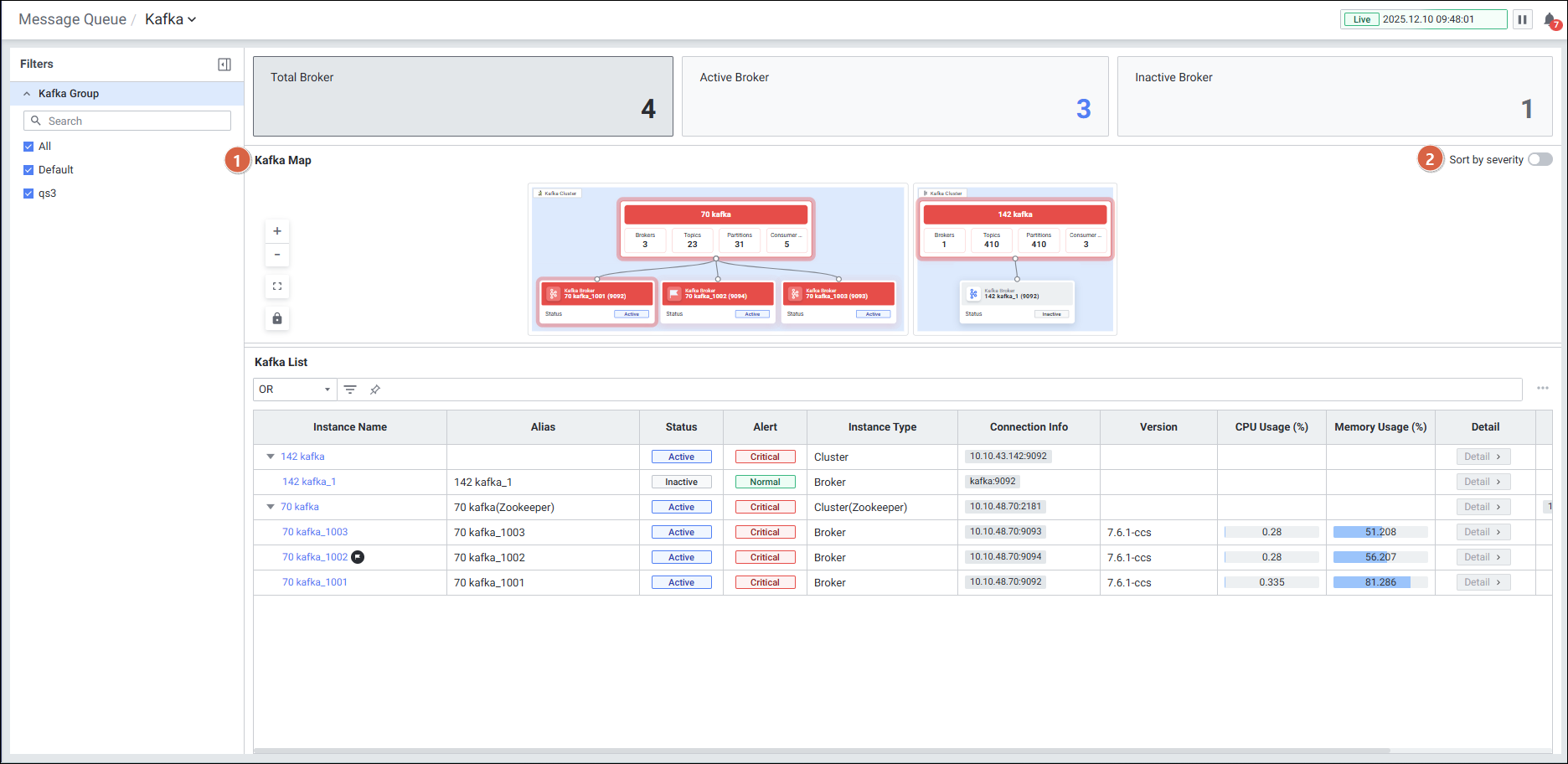

주요 화면 구성
| 구성 요소 | 설명 |
|---|---|
| Kafka Card | Total, Active, Inactive 상태별 Kafka 인스턴스 수를 카드 형태로 표시. 클릭 시 Map/List 필터링 |
| Kafka Map | 클러스터-브로커를 트리 구조(1 Depth: 클러스터 오버뷰, 2 Depth: 브로커 노드)로 시각화. 알람 발생 시 색상 표시(Warning: 노란색, Critical: 빨간색) |
| Kafka List | Grid 형태로 Instance Name, Status, Alert, Instance Type, Connection Info, Version, CPU/Memory Usage 등 표시 |
| Filters | Kafka Group 기준 필터링 지원 |
Detail Slide (상세 정보)
Cluster Detail Slide: Information, Metric, Brokers, Topics, Consumer Groups, Alert 6개 탭으로 클러스터 단위 상세 정보 제공

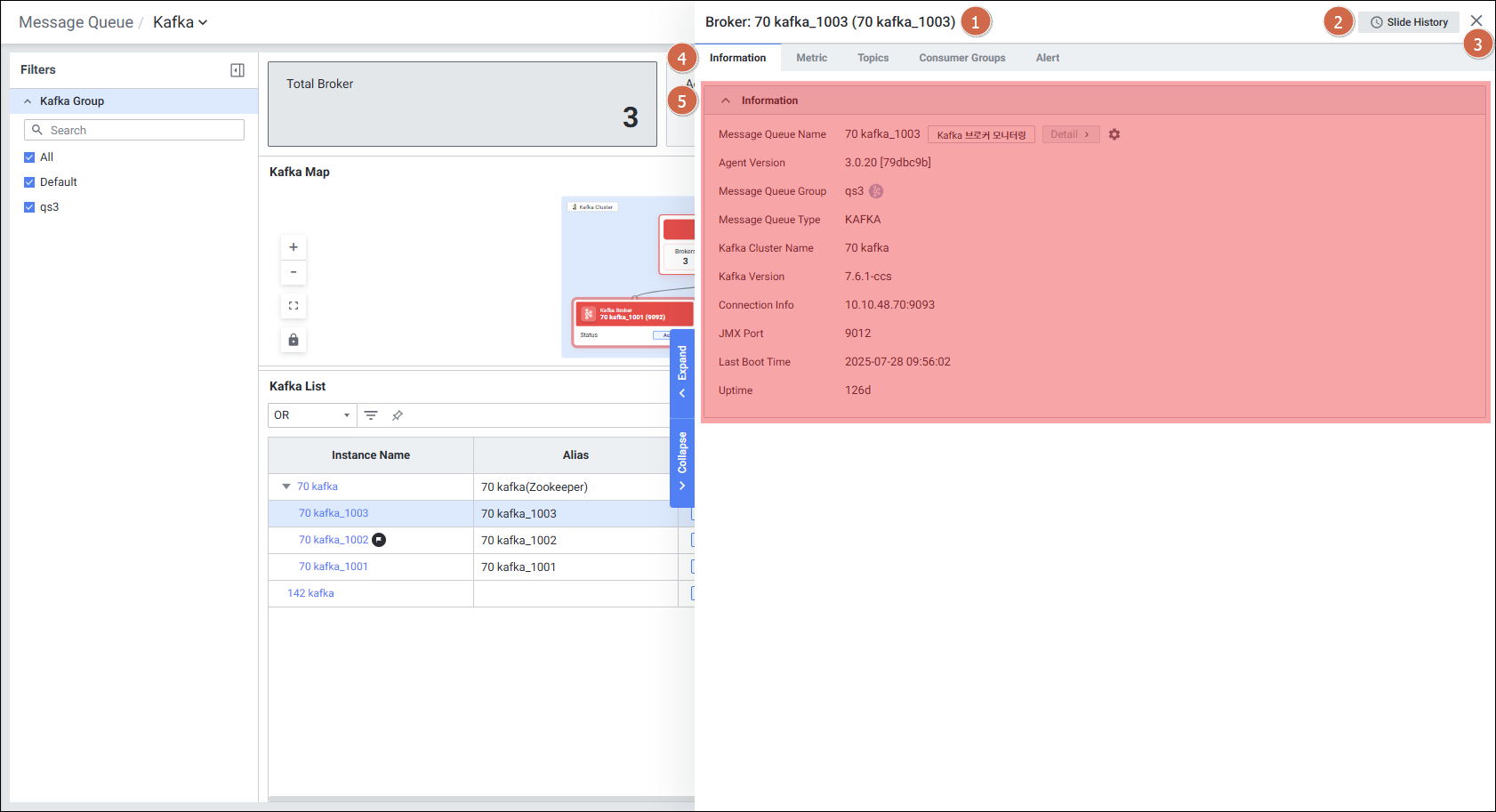

Broker Detail Slide: Information, Metric, Topics, Consumer Groups, Alert 5개 탭으로 브로커 단위 상세 정보 제공
설정 방법

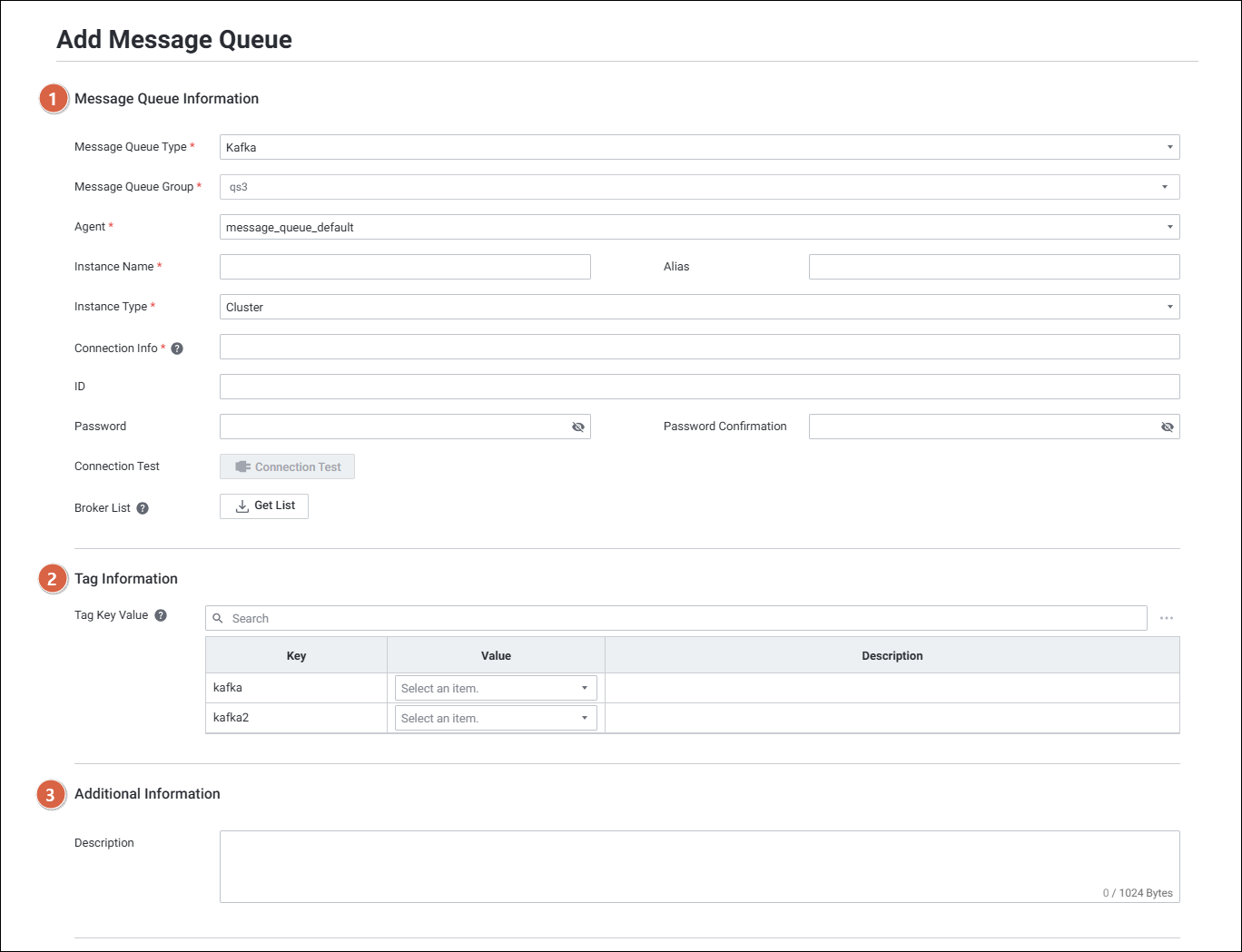

Setting > Platform > Infrastructure > Message Queue 메뉴에서 Message Queue Group 및 인스턴스를 관리합니다. 디바이스 추가 시 Instance Type으로 Cluster 또는 Cluster(Zookeeper)를 선택하고, Connection Info 설정 후 Connection Test 및 Broker List 조회가 가능합니다.
